商品の詳細:
|
| 偏光: | 双方向 | 応答時間: | 1マイクロ秒 |
|---|---|---|---|
| 電圧: | 電源 ±24V | 測定用: | AC/DC |
| 頻度: | DC~100kHz | 動作温度: | -10℃〜70℃ |
| ハイライト: | ±0.6% ボードマウント電流センサー,±24V ボードマウント電流センサー,LF505-S SP13 電流センサー |
||

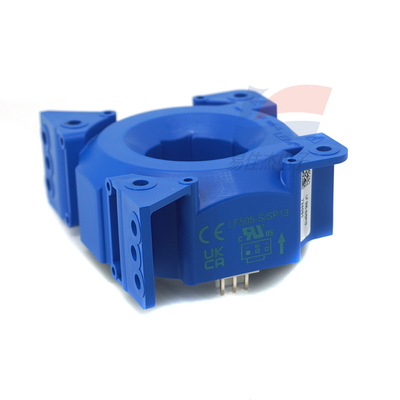

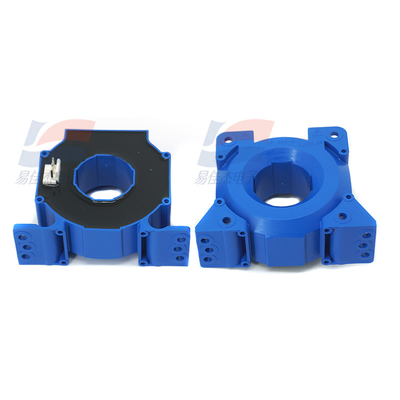

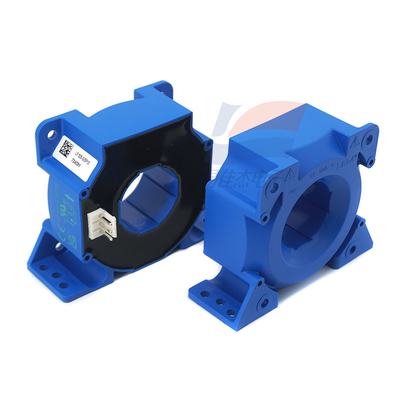

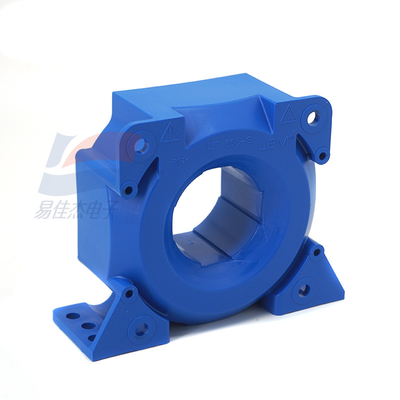

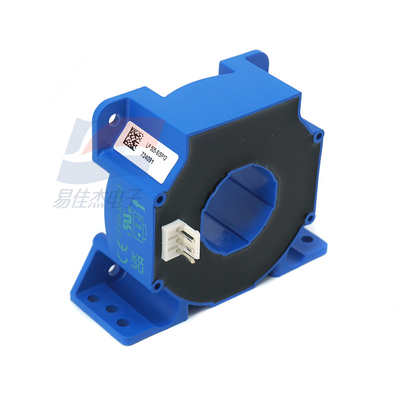

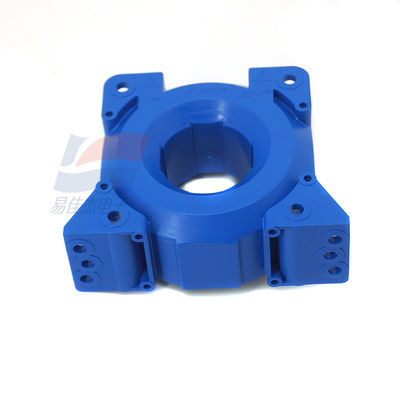

LF505-S SP13 ホール効果クローズドループ電流センサー AC/DC
LF505-S SP13 は、クローズドループホール効果電流センサーです。一部のサプライヤーは ABB と関連付けていますが、その中核技術は LEM Electronics の LF505-S シリーズに由来します。 SP13 は、産業用ドライブや電源装置などの高電流検出シナリオでよく見られる、特定のアプリケーションに適応させるために使用される仕様サフィックスです。
仕様:
| 定格一次電流 (RMS) | 500A |
| 一次測定範囲 | 0 - ±800A |
| 二次定格電流 (RMS) | 100mA |
| 巻数比 | 1:5000 |
| 供給電圧範囲 | ±15 - ±24V (許容変動 ±5%) |
| 消費電流 (±18V 供給) | 24mA + 二次電流 |
| 測定精度 (25℃、定格電流時) | ±0.6% |
| 直線性誤差: | <0.1% |
| ゼロ点電流 (25℃、一次電流なし) | 標準値: ±0.4mA |
| 過負荷磁気偏向電流 (定格電流の3倍過負荷後) | ±0.2mA |
| 二次コイル抵抗 (70℃時) | 70Ω |
