商品の詳細:
|
| ポートサイズ: | 5.08 mm | ハウジング素材: | シリコン |
|---|---|---|---|
| 最大動作温度: | + 85C | 最低動作温度: | -25°C |
| ハイライト: | AWM3000多くの気流センサー,多くの気流センサーAMW3303V,N2のガスの流れセンサー |
||

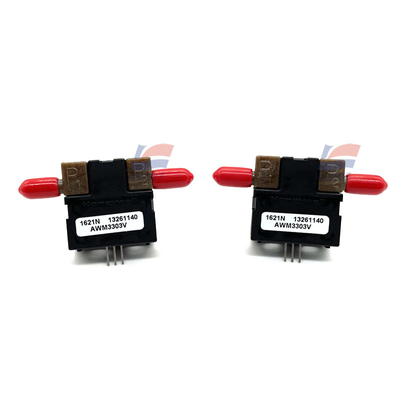

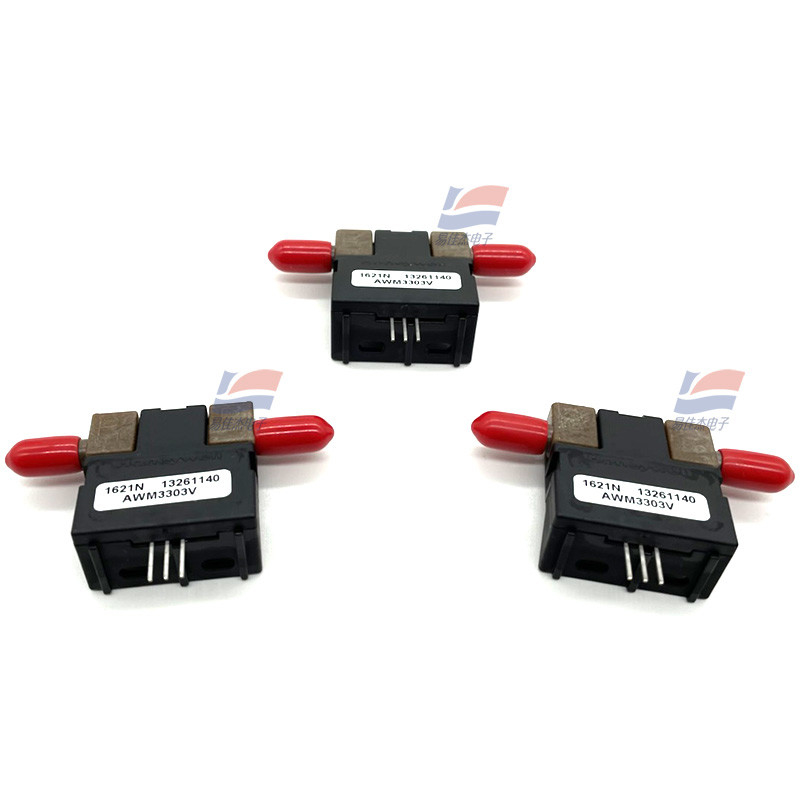

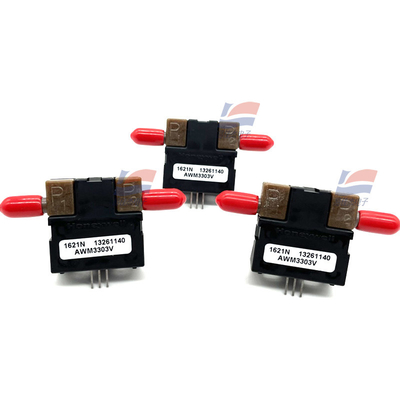

AMW3303V ガス質量 空気流量センサー 3ピンヒーター制御回路
特徴
* センサーの互換性を改善するためにレーザーでトリミング * 1.0 SLPMまでのフローセンサー * 低差圧センサー
AWM2000シリーズと同様に,ド્યુઅલウィートストーンブリッジは空気流量測定を制御する.AWM3000シリーズは増幅されている.したがって,増幅とセンサー出力への電圧オフセットを導入するために使用できます図3の図面はセンサー上の増幅回路を示しています暖房制御回路 (図1参照) とセンサーブリッジ供給回路 (図2参照) がパッケージに搭載されている.
データシート:
| 製品カテゴリー | 流量センサー |
| タイプ | 質量空気の流れセンサー |
| 用いる | 乾燥ガス |
| 範囲 | +/- 1L/分 |
| 精度 | 1% |
| 稼働電源電圧 | 8Vから15V |
注記:
1シグナルコンディショナブル回路の初期ウォームアップ時間は 最大1分です
2出力電圧は電源電圧に比例する.
3温度変化は,気圧差の感知により気体の密度の変化と相関する.
4VOUT から GND (現在の沈み) に接続された出力負荷.
5損傷を防ぐために最大許容される流量変化速度: 5.0 SLPM/1.0 sec.
* 差圧センサーには5ミクロンフィルタを使用する必要があります.
