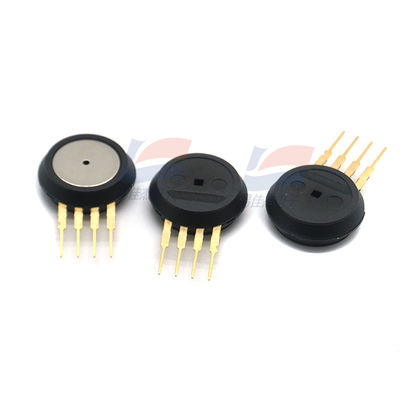

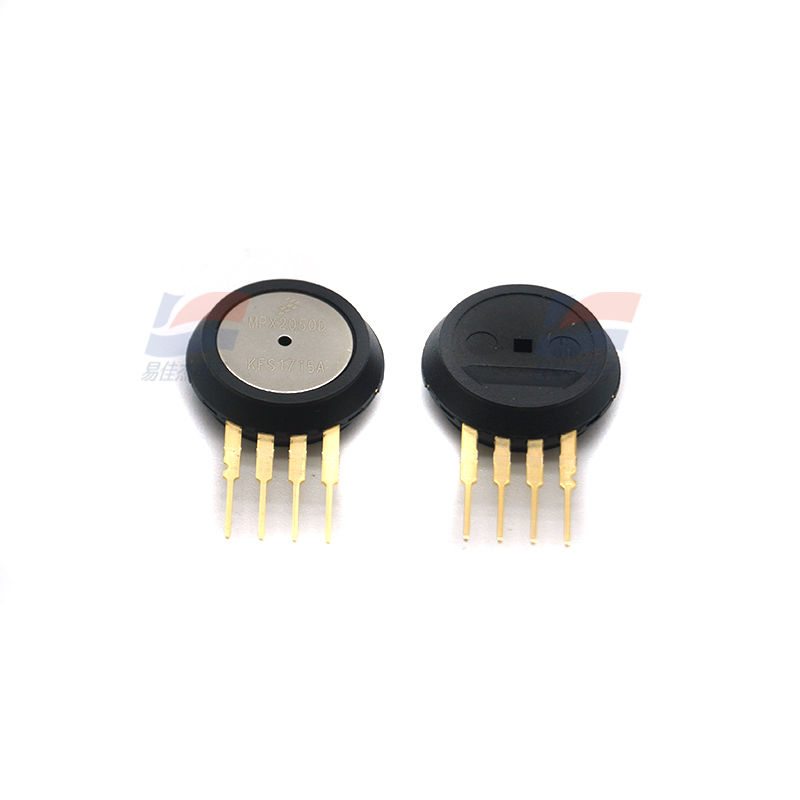

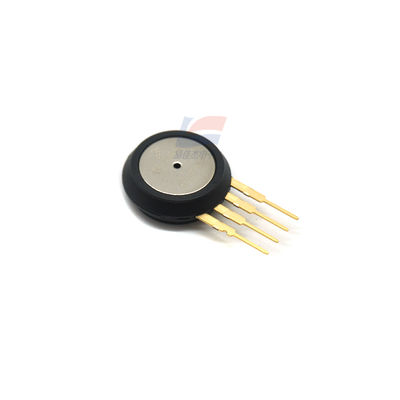

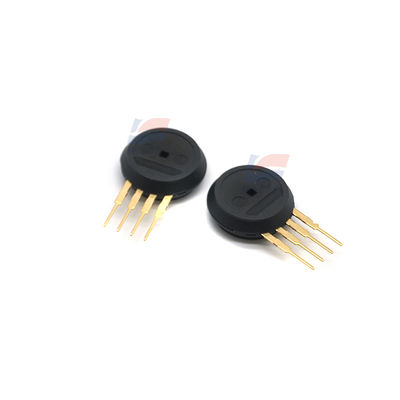

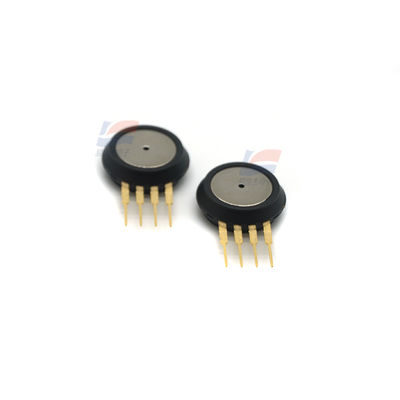

MPX2050D ボードマウント圧力センサー 0 Pa から 50 kPa の差分

製品の説明動作供給電圧

MPX2050D 基板実装圧力センサー 差圧 0 Pa ～ 50 kPa

特徴:

MPX2050 シリーズデバイスは、シリコンピエゾ抵抗圧力センサーであり、 印加された圧力に直接比例する、非常に正確で線形な電圧出力を提供します。 このセンサーは、ストレインゲージと薄膜抵抗ネットワークを内蔵した、単一のモノリシックシリコンダイアフラムです。チップは、正確なスパンとオフセットのキャリブレーションと温度補償のためにレーザーでトリミングされています。 • 0℃～+85℃で温度補償

• 独自のシリコンせん断応力ストレインゲージ

• 使いやすいチップキャリアパッケージオプション

• 供給電圧に対する比率

• 差圧およびゲージオプション

• ±0.25% 直線性

印加差圧に対する電圧出力

センサーの差動電圧出力は、

印加された差圧に直接比例します。 差圧またはゲージセンサーの出力電圧は、

圧力側 (P1) に真空側 (P2) に対して圧力が加わると増加します。同様に、出力 電圧は、真空側 (P2) に圧力側に対して真空が増加すると増加します。

仕様 :

取り付けスタイル

スルーホール動作供給電圧
