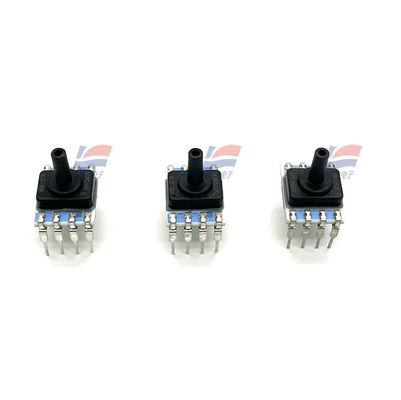

HSCDLND001PGAA5 ゲージ圧力センサ アルミナセラミック基板 1psi I2C SPI 出力

製品の説明:

HSCDLND001PGAA5 アルミナセラミック基板 ゲージ圧 1psi 圧力センサー

特徴:

オンボード圧力センサー TruStability™ HSC シリーズ補償。TEB (全誤差帯) : ±1% FSS ～ ±3% FSS (差圧、ゲージ圧)、低 (絶対圧、差圧、ゲージ圧)。デジタルまたはアナログ出力。DIP、SIP、SMT

圧力範囲

±1.6 mbar ～ ±10 bar、±160 Pa ～ ±1 MPa、±0.5 inH2O ～ ±150 psi

シリコンセラミック (HSC) シリーズは、フルスケール圧力範囲と温度範囲にわたって圧力測定値を提供する比例アナログまたはデジタル出力を提供するピエゾ抵抗シリコン圧力センサーです。HSC シリーズは、回路基板上の集積回路 (ASIC) を使用して、センサーのゼロ位置、感度、温度係数、および非線形性の校正と温度補償を実行できます。校正されたアナログおよびデジタル出力は、それぞれ約 1 kHz および 2 kHz のレートで更新されます。

HSC シリーズは、0°C ～ 50°C [32°F ～ 122°F] の温度範囲で校正されています。センサーは、3.3Vdc または 5.0Vdc の単一電源を備えています。

これらのセンサーは、絶対圧、ゲージ圧、または差圧を測定できます。絶対圧センサーは、真空圧を内部参照値として使用し、その出力値は絶対圧に比例します。ゲージ圧センサーは大気圧を参照として使用し、大気圧の差に比例した出力値を提供します。差圧センサーは、2 つの圧力ポート間の圧力を測定できます。

TruStability® 圧力センサーは、空気やその他の乾燥ガスなどの非腐食性および非イオン性ガスで使用するように設計されています。豊富なオプションにより、これらのセンサーの性能は、40 mbar、4 kPa、および 20 inH2O を超える圧力範囲に拡張されます。

仕様:
