商品の詳細:
|
| 現在の格付け: | 1.275 ka | センサータイプ: | 閉ざされたループ |
|---|---|---|---|
| 働く電源電圧: | 18V | 応答時間: | 1 アメリカ |
| 正確さ: | 00.5% | ||
| ハイライト: | CSNK500Mは閉じたループの現在のセンサーを,電子閉じたループ現在のセンサー,CSNK500Mは閉じたループの現在のトランスデューサーを |
||

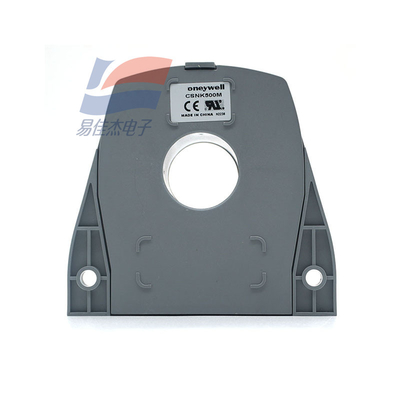

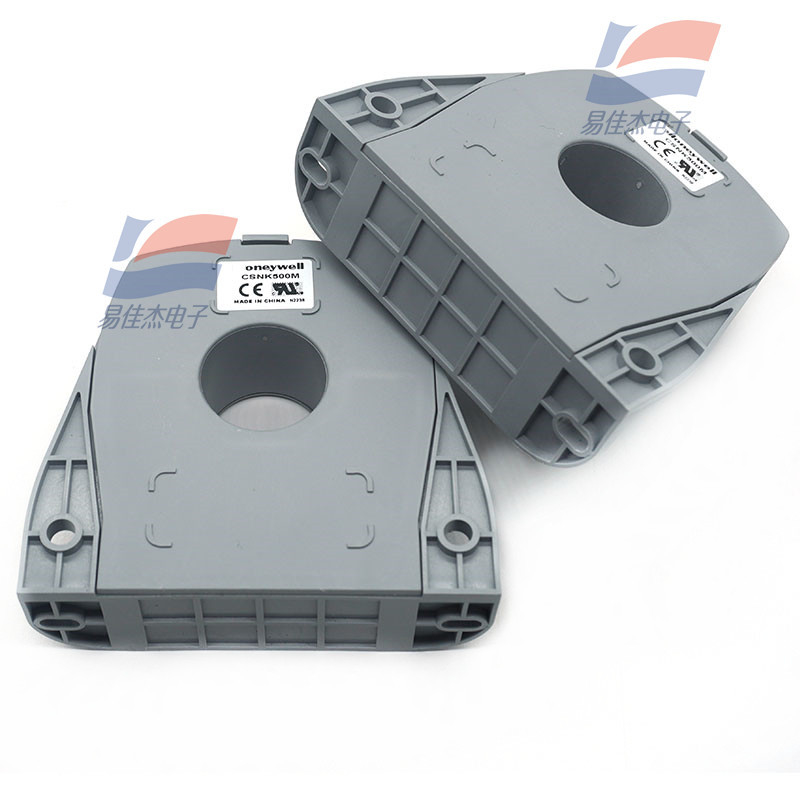

CSNK500M 板上電流センサー 閉ループ電子測定検出器
特徴:
CSNK500M 磁気補償原理に基づく閉ループ電流センサー. 主要回路と副回路間の電気縁は,DC,ACおよびパルス電流を測定することができます.
1電気パラメータ
定数電流: 500A.t rms (定数)
測定範囲: 0~±1200A.t (連続電流)
: 0~±127**.t (ACピーク電流)
測定抵抗 (70°C): Rm min Rm max
±15Vで,±500A.t 最大: 0ohm 75ohm
±1000A.t 最大: 0ohm 10ohm
±18Vで,±500A.t 最大: 0ohm 100ohm
at±127**.t 最大: 0ohm 5ohm
アナログ出力電流 (500A): 100mA
ターン比: 1/5000
** * (25°C): ±0.50%以上
供給電圧: ±15~18VDC ((±5%)
主要二次端: 6KVrms/50KHz/ 1分
2性別動的パラメータ
ゼロオフセット電流 (25°C): ±0.20mA よりよい
不均衡電流の温度偏移 (0~70°C): ±0.30mA以上
線性: ±0.10%以上
応答時間: 1μs 以上の
バンド幅:DC~100KHz
dl/dT は 100A/μs よりよい
3. 技術指標
動作温度範囲: -40~85°C
保存温度範囲: -40~90°C
電力消費電流:20mAプラス出力電流
中級内抵抗 (+70°C): 50Ω
感知器内蔵: 縁のあるプラスチック内蔵
設置形態: 4ピン接続器
仕様:
| 測定範囲 | 0~±1200A.t (連続電流) |
| 抵抗を測定する (70°C) | Rm ミン Rm マックス |
| ±15Vで,最大±500A.tで | 0オム 75オム |
| 最大±1000A.t | 0オム 10オム |
