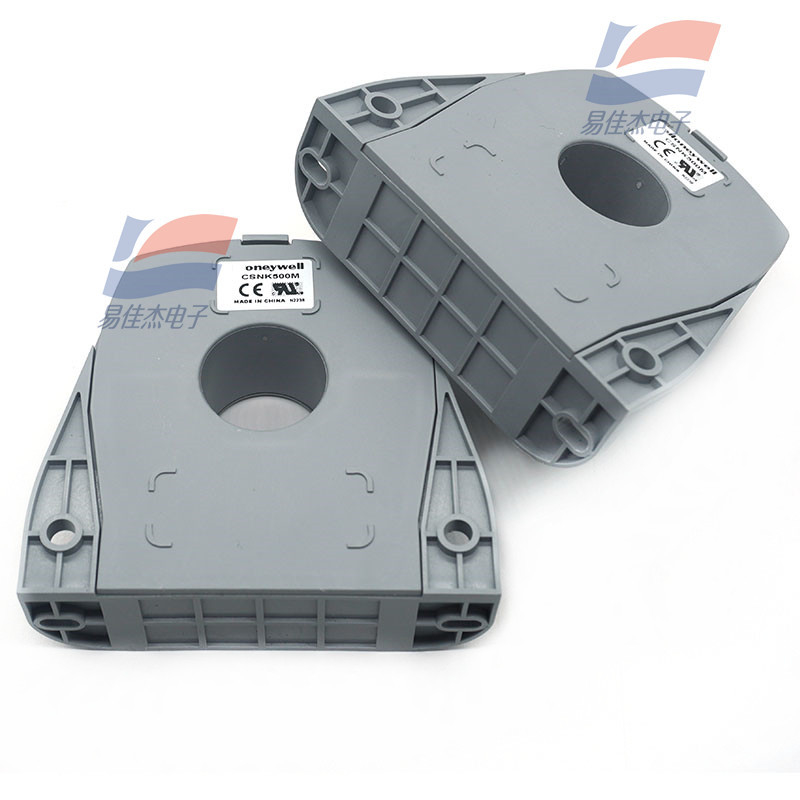

CSNK500Mの電子計器は±1200Aのクローズド・ループ現在のセンサーを検出する

特徴:

磁気補償の主義に基づくCSNK500Mのクローズド・ループ現在のセンサー。第一次および二次回路間の電気端はDC、ACおよび脈拍の流れを測定できる。

1. 電気変数

評価される流れ:500A.t rms （評価される）

測定範囲:0~±1200A.t （連続的な流れ）

:0~±127 ** .t （ACピーク電流）

測定の抵抗（で70°C）:最高RM最低のRM

With±15V、最高at±500A.t:0ohm 75ohm

最高at±1000A.t:0ohm 10ohm

With±18V、最高at±500A.t:0ohm 100ohm

at±127 **最高.t:0ohm 5ohm

アナログ出力の流れ（500Aで）:100mA

回転の比率:1/5000

** * （25°C）:±0.50%lnよりよい

供給電圧:±15~18VDC （±5%）

第一次二次端:6KVrms/50KHz/1min

2. 性動的変数

ゼロ オフセット流れ（25°C）:±0.20mAよりよい

不均衡の現在の温度の漂流（0~70°C）:±0.30mAよりよい

直線性:よくより±0.10%の

応答時間:1μsよりよい

帯域幅:DC~100 KHz

dl/dTは続く:100A/μsよりよい

3. 技術的な表示器

実用温度範囲:-40~85°C

保管温度の範囲:-40~90°C

パワー消費量の流れ:出力電流と20mA

二次内部抵抗（+70°C）:50Ω

センサー ハウジング:端が付いているプラスチック ハウジング

設置形態:4ピン コネクター

指定:
