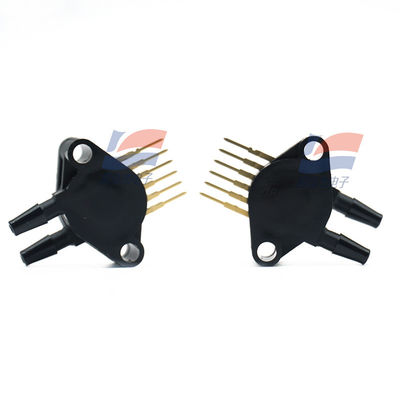

YJJ MPX5700DP 差圧センサー 0-700kPa 工業用オートメーション向け

製品説明:

YJJ MPX5700DP 工業自動化用差圧センサー 0 〜 700kPa

特徴:

2つのポート,5V電源,チップ内補償された差圧センサー,範囲0~700kPa,アナログ出力電圧 (0.2~4.7V),内蔵温度補償と校正中高差圧/計量圧/絶対圧の測定シナリオに適している.

主要なパラメータ (速やかな概要) 表

パラメータ項目 典型的な/限界値 説明

圧力の種類 差圧/計量圧/絶対圧 (複数構成)

同じシリーズ) 両端の圧力差または単端の計測圧を測定できるダブルポート

範囲 0~700 kPa (0~101.5 psi) 中高圧測定,産業/自動車用シナリオをカバーする

電源 4.75 〜 5.25 VDC (典型 5 V) 電力供給と線形に一致する比例出力

出力範囲 0.20~4.70 V 0 kPa は 0.2 V,700 kPa は 4.7 V に対応する

感度 6.4 mV/kPa 便利な線形変換

精度/線性 ±2.5%FS チップ上の補償,追加の温度漂移処理は必要ない

応答時間 1 ms (10%~90%) 急速なダイナミック応答

作業温度は -40 °Cから +125 °C 工業/自動車/屋外用途に適した幅広い温度範囲

過剰圧 / 爆発 2800 kPa (406 psi) / 3500 kPa 誤用や機械ショックに耐える

パッケージ 6ピンのSIP (穴を貫く設置) 圧力の接続に便利な2つの逆向きのフックポート

動作電流 ≤10 mA 適度な電力消費

原則と特徴

抵抗性MEMSシリコンシールシートストレステンスデスタインゲージを使用して,弁の変形により橋の抵抗が変化し,出力は圧力に直線的に対応する.半導体.

チップ内の信号調節,温度補償と校正,高度な統合,可用アナログ信号の直接出力,システム設計コストの削減.

差圧,計量圧,絶対圧 (同じシリーズの異なるモデル) の3つの測定モードをサポートし,さまざまなアプリケーション要件に適しています.半導体.主な目的

産業自動化:水力/空気システム圧力モニタリング,パイプライン圧力差検出,漏れ診断,HVAC空気圧制御,プロセス安全インターロック

自動車用電子機器: エンジン入気圧,ブレーキシステム,タイヤ圧力モニタリング,トランスミッションオイル圧力,排気処理後の圧力検出

医療機器: 換気器の気圧,負気圧排水,注入ポンプの圧力制御,圧力差モニターモジュール

建設機械と安全: 水力掘削機/クレーン圧力モニタリング,消防システム 水圧,漏れアラーム,液体レベル測定.

選択 と 使用 の 助言

MPX10DP (0?? 10 kPa) と同じシリーズで,範囲が大きく異なります.実際の圧力範囲に基づいて選択してください.

5Vのシステムで直接電源を供給し,出力はMCUADCに直接接続され,複雑な信号調節は必要ありません.

二重ポート圧力モニタリングを使用する場合,方向に注意してください.逆圧差が測定精度に影響を与える可能性があります.ポートが力変形にさらされている場所に設置しないでください.

精度は,広い温度範囲下でまだ ± 2.5% FS に達し,工業および自動車用途に適しています.

仕様:
