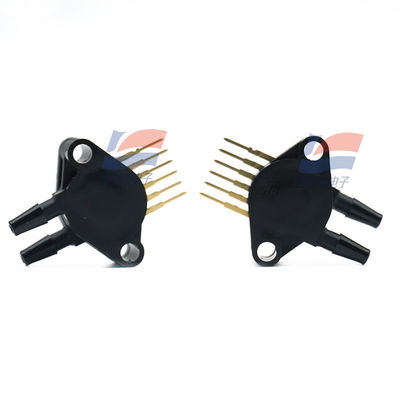

YJJ MPX10DP 10KPA 複合ポート 無補償差圧センサー

製品説明:

YJJ MPX10DP デュアルポート非補償差圧センサー

特徴:

デュアルポート、非補償差圧センサー、範囲 0～10 kPa、アナログ電圧出力、3.0～6.0 V 電源に対応、微小圧力、差圧、液面/流量検出シナリオに適しています。

主要パラメータ（クイック概要）表

パラメータ項目 標準値 / 限界値 説明

圧力タイプ 差圧 デュアルポート、圧力差を両端間で測定

範囲 0～10 kPa (0～1.45 psi) 微小圧力測定

電源 3.0～6.0 VDC レシオメトリック出力

フルスケール出力 (VFSS) 標準 35 mV (20～50 mV) 圧力に線形比例

感度 3.5 mV/kPa 便利な変換

直線性 ±1.0 %VFSS 全体的な精度の基盤

応答時間 1.0 ms (10%～90%) 高速ダイナミック応答

動作温度 -40 ～ +125 ℃ 広範な温度範囲、産業用/医療用に対応

過圧保護 75 kPa; 破壊 100 kPa 誤用に対する耐性

出力インピーダンス 750～1250 Ω ADC / オペアンプとのマッチングが容易

パッケージ 4ピン スルーホール (ケース 344C) デュアルラジアルポート、同側アウトレット

原理と特性

ひずみゲージタイプ MEMS シリコンせん断応力センサー、ダイヤフラムの変形がブリッジの抵抗を変化させ、出力電圧が圧力差に比例します。

内部温度補償/校正なし、外部回路補償が必要、精度と温度ドリフトのカスタマイズに便利です。

レシオメトリック出力: 電源が変化すると出力が比例してスケーリングされ、3.3 V/5 V システムに適しています。 主な用途

医療: ベンチレータ気道圧、陰圧ドレナージ、圧力差検出モニター。

産業: 空調の風量/圧力差、漏れ検出、プロセス制御、空気圧システム。

ロボット工学 / オートメーション: エアシリンダー圧力、液面表示、流量測定。

コンシューマー / 環境: 洗濯機水位、環境制御システム、漏れ箇所。

選択と使用のヒント

補償なしの場合、外部温度補償と信号調整が必要です。 16ビットADCで分解能を向上させることができます。

デュアルポートは圧力に対して正しく接続する必要があります。 逆圧差による異常測定を避けてください。

システム電源に応じて 3.3 V または 5 V を選択してください。 範囲と精度要件に応じてゼロ点/フルスケールを校正してください。

仕様:
