商品の詳細:
|
| 線形性: | 2000ppmまで線形 | 繰り返し性: | < ±2 CO 相当 |
|---|---|---|---|
| 推奨する負荷抵抗: | 10オーム | 解像度 (電子による): | < 0.5 ppm 典型的な |
| 温度範囲: | -30°C から +50°C | 圧力範囲: | 800〜1200 mbar |
| 作動の湿気範囲: | 15%から90%のRH | ||
| ハイライト: | 長寿命の炭化物ガスセンサー,小容量の炭化物ガスセンサー |
||
製品説明:

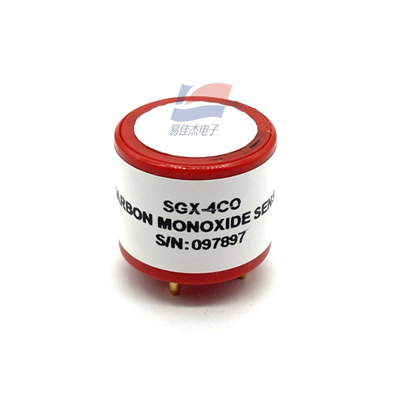

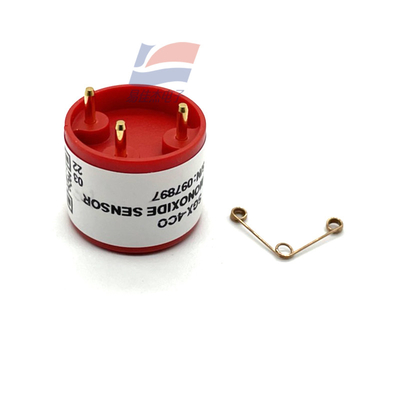

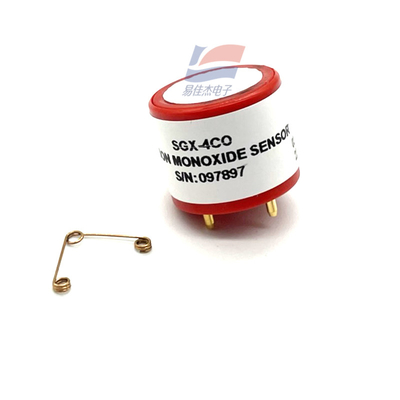

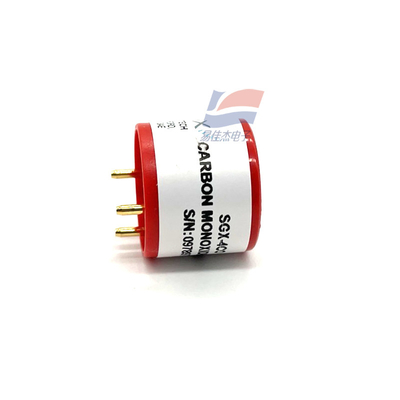

SGX-4CO 消費者の煙気探知器のために使用される小容量の長寿命の炭化化物ガスセンサー
特徴:
SGXは,空気質センサーの開発と製造に特化したもので,SGX-4COは,消費者の煙気探知器向けに適した,小型で長持ちの炭化物ガスセンサーです.
電気化学ガスセンサーは,センシング電極と参照電極の間に安定したバイアスを提供する必要があります. 参照電極の電圧はカウンター電極によって制御されます.バイアスは通常,操作アンプでカウンター電極を制御することによって安定化されます.センサーは電流出力であり,電流の大きさはガス濃度に比例するが,値は非常に小さい.MCUや他の処理ユニットに電流増幅と電圧変換するために相互抵抗増幅器が必要です.増幅器回路は,しばしばゼロ設定と拡大時間を達成する必要があります.温度と圧力の情報も収集する必要があります..
SGX-4COはバイアス電圧Vrefが0で,オペアンプU1.2はカウンター電極を制御し,バイアスを0で恒定にする.R2の10オム抵抗とセンサー内の同等容量は,センサー応答時間を改善するためにRC振動回路を形成するR3抵抗制御増幅,SGX-4COの電流感度は30nA/ppmなので,回路出力感度は25K*30nA/ppm=0.75mV/ppmです.500ppmの最大測定範囲に掛ける出力感度に注意してください 1を超えない.3V,そうでなければ出力は全測定範囲をカバーできない.
S仕様:
| 範囲 | 0 〜 2000 ppm |
| 出力信号 | 70 ± 20nA/ppm |
| 典型的なベースライン範囲 | ±2ppm CO エクベレント |
| フィルタ容量 | >20000ppm 時間 |
| T90 応答時間 | < 30秒 |
| 最大 過負荷 | 5000ppm |
