商品の詳細:
|
| Regulator supply: | 2.7to 5.5V | Analog Output: | Reference bypass output |
|---|---|---|---|
| Digital I/O: | Crystal I/O (NC when not used） | Digital Input: | Output data rate control, PIN is LOW: 10Hz; PIN is HIGH: 80Hz |
| ハイライト: | YJJ HX711 ADCチップ,電子秤ADCチップ,HX711 ADCチップ |
||
製品説明:

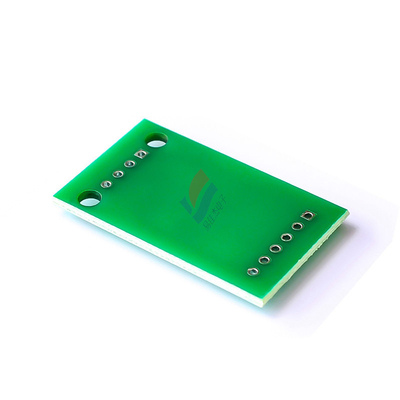

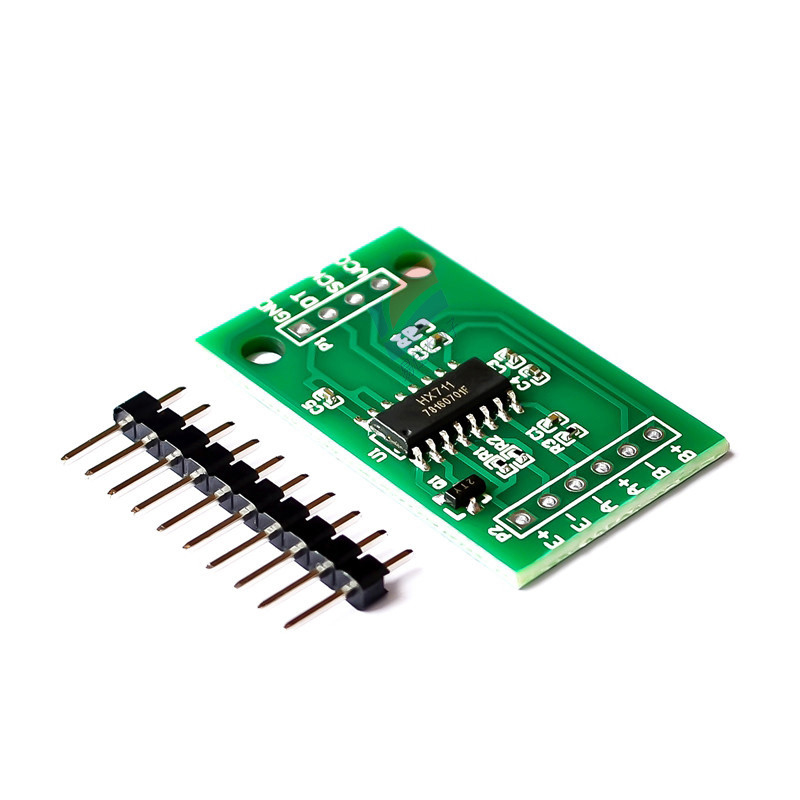

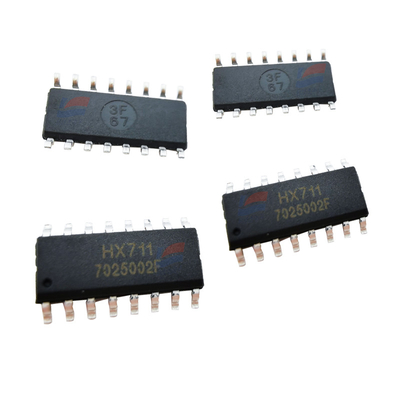

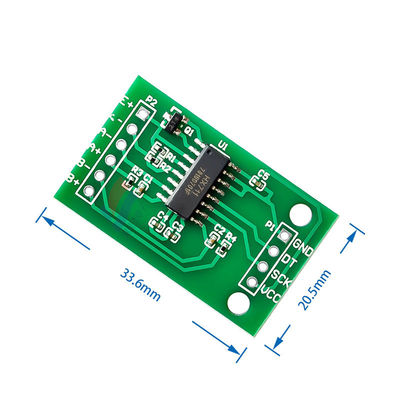

HX711 ADC チップ ADC 24 ビット ADC 電子秤用
特徴:
HX711は,前増幅器を含むADCチップである.このチップは,電子スケールアプリケーションのために特別に設計されている.通常体重を測定する負荷セルは,ミリボルトで電圧出力を供給する..制御機が直接処理するのは難しいので HX711 ICを使いますこの電圧信号を受信し,マイクロコントローラが使用できる標準的なデジタル値を提供します.このチップには 低電圧に対応するために 特別に設計された プリアンプが組み込まれています
HX711 特徴と仕様
選択可能な2つのインプットチャネル
チップ上での活性低騒音PGA,選択的な32・64・128の加益
負荷セルとADCアナログ電源のオンチップ電源調節器
外部部品なしのオンチップオシレーターとオプションの外部結晶
パワーアップしてチップをリセット
シンプルなデジタル制御とシリアルインターフェース: プログラミングなしでピン駆動制御
任意の10SPSまたは80SPS出力データレート
50Hzと60Hzの電源の両方が抑制されています
電流消費:正常動作 <1.5mA,停電 <1uA
動作電源電圧範囲:2.6Vから5.5V
動作温度範囲: -40°Cから+85°C
どこでHX711を使うか
負荷セルを使って体重を測定するには,通常電源,出力増幅器 (ノイズ削減のため) とADC変換器を調整する必要があります.この3つの機能は3つの別々の回路とコンポーネントを必要とする複雑な回路を取り除くことなく上記のすべての機能で HX711 IC を使用できます.
仕様:
| 稼働電源電圧範囲 | 2.6Vから5.5V |
| 動作温度範囲 | -40°Cから+85°C |
| 一時拒否 | 50Hzと60Hzの電源 |
| 現在の消費量 | 正常動作 <1.5mA,停電 <1uA |
