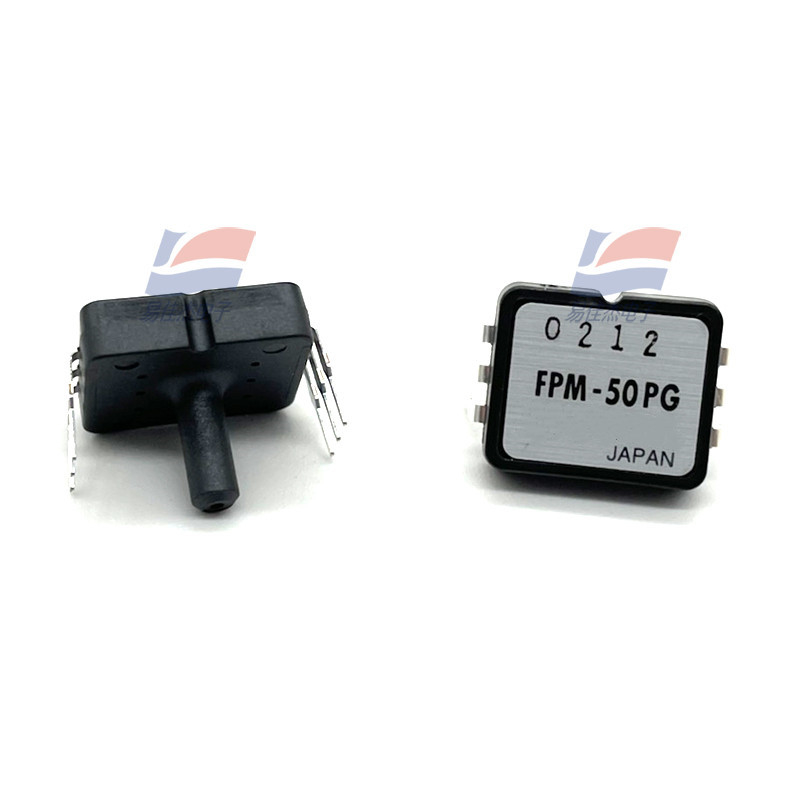

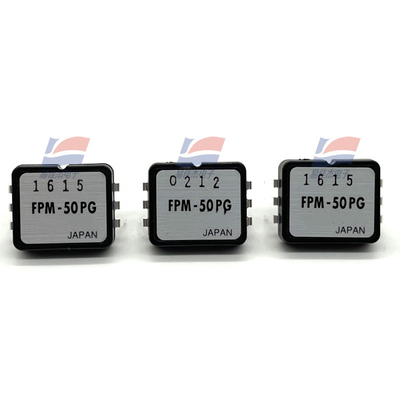

YJJ FPM-50PG 工業医療機器用 0~50psi 圧力センサー

製品説明:

FPM-50PG 0~50psi 圧力センサーは,産業医療機器で使用される

特徴:

仕様

モデル 02PG 05PG 07PG 15PG 30PG 50PG 70PG 120PG ユニット

推奨された運用条件

圧力タイプ 計量圧力 -

定数圧 13.79 34.47 48.26 103.4 206.8 344.7 482.6 827.4 kPa

測定可能な圧力範囲 -13.79

温度範囲 0〜50°C

圧力介質 腐食性のないガスのみ (液体なし)

刺激電流 (恒定) 1.5 mADC

絶対最大格付け

最大負荷圧 定数圧の2倍

1.5回

格付け

圧力

最大刺激電流 3.0 mADC

動作温度 -20〜100°C

保存温度 -40〜120°C

動作湿度 30~80 (露のない状態) %RH

電気特性 (動力電流1.5mA恒定,環境温度Ta=25°C)

出力帯域電圧60〜140mV (0kPaから名指圧力)

オフセット電圧 +/-20 (0kPa) mV

ブリッジ抵抗 4000〜6000 Ω

応答時間 2 (参照) msec

準確性TSO* +/-5

測定可能な圧力

範囲 ((kPa) 部品番号

-13.79から13.79 FPM-02PG FPM-02PGR

FPM-05PGRの34.47から34.47まで

-48.26から48.26 FPM-07PG FPM-07PGR

-98.07 から 103.4 FPM-15PG FPM-15PGR

-98.07 から 206.8 FPM-30PG FPM-30PGR

-98.07から344.7 FPM-50PG FPM-50PGR

-98.07 から 482.6 FPM-70PG FPM-70PGR

-98.07 から 827.4 FPM-120PG FPM-120PGR

P1=0 kPa T1=0°C

熱度が25°Cに等しいです

P3=再圧 (kPa) T3=50°C

オフセット電圧 (mV)

Voff = V ((P1,T)

Vf (t) = V (t) = P (t)

Vf (t) = V (t) = P (t)

Vf (t) = V (t) = P (t)

出力電圧は全スケール (mV)

Vfs = V(P3,T)

Vfs(0) = V(P3,T1)

Vfs(25) = V(P3,T2)

Vfs (P3) = Vf (P3)

出力帯域電圧 (mV)

SV = Vfs - ヴォフ

SV(0) = Vfs(0) - Voff(0)

SV(25) = Vfs(25) - Voff(25)

SV ((50) = Vfs ((50) - Voff ((50)

オフセット電圧の温度感度 (%FS)

TSO = {LARGER ONE} / SV(25) x 100

大きい1 = {Voff(0) -Voff(25)} と {Voff(50) -Voff(25) のどちらの絶対値が大きいか

出力帯域電圧の温度係数 (%FS)

TCS = {max[SV(0),SV(25),SV(50)] -min[SV(0),SV(25),SV(50) } / SV(25) x 100

線形性 (%FS)

NL = {V(P2,T2) - [Voff(25) +Vfs(25)]/2 } / SV(25) x 100

圧力ヒステレシス (%FS)

物理 = {Voff ↓25 - Voff ↓25 } / SV ↓25 × 100

Voff ↓25: P3圧でストレスをかけると,P1に対する出力電圧.
