YJJ NPA-700B-005D 睡眠呼吸器系 35kpa 圧力センサー

製品説明:

NPA-700B-005D 睡眠呼吸器系 35kpa 圧力センサー

特徴:

NPA シリーズ圧力センサーは小型のサイズで,複雑な校正なしで即座に設置および使用を必要とする多くの現在のアプリケーションに経済的かつ理想的なソリューションを提供します.

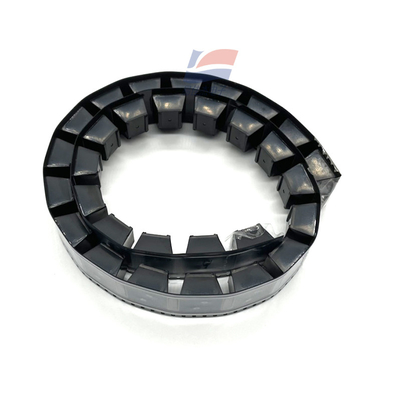

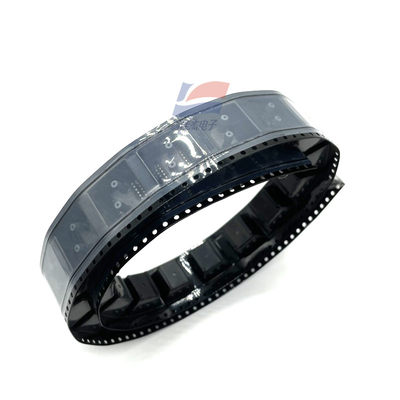

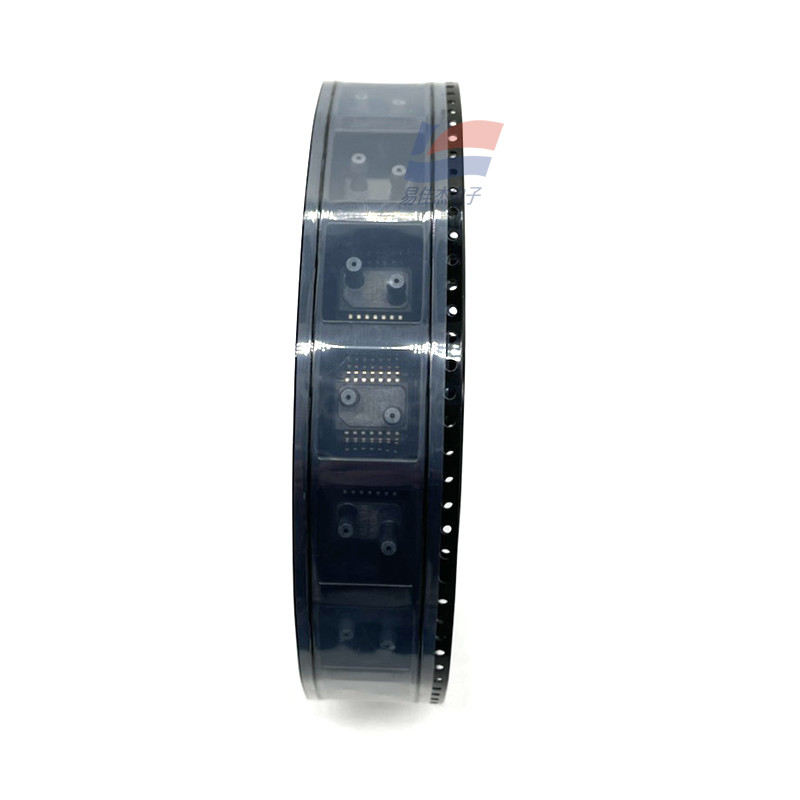

NPAシリーズの製品はSOIC14表面マウントパッケージを採用している.測定された圧力は,計圧,絶対圧,差圧の3つの形式で提供される.出力信号は3種類あります.mV (未校正),増幅アナログ信号とシリアルデジタル出力.このセンサーシリーズは,特に印刷回路板の表面マウント設置に適しています.生産を簡素化するためにロールとテープの包装形式で提供することができます.

特徴

表面に設置できる

2差圧,計圧または絶対圧,低圧アプリケーション

3圧力の全尺度測定範囲: 10インチ水柱から30psi

4出力オプション: 増幅されたアナログ信号,14ビットデジタルシーケンス I2Cデジタル出力,および校正されていないmV出力

5デジタル圧力信号の解像度: 14 ビット ADC (アナログからデジタル変換) / 11 ビット DAC (デジタルからアナログ変換)

6デジタルモードの温度センサー

6動作温度範囲: -40〜125°C

7誤差範囲: <±1.5% FSO

測定範囲が1psi未満である場合,過剰圧力の容量は60xに達することができます

適用する

医療 陽気気圧装置 - 睡眠呼吸不全

2医療用多機能呼吸器

3- 麻酔装置

4緊急医療用安全装備

5血圧測定

6病院のベッド

7工業用ヘアドライヤーの測定

8産業用変数空気体積制御

9工業用水温の空気流

10産業プログラム制御

OEMセンサー

精度 (誤差範囲: ± 1.5% FSO)

応答時間: 12ms

超圧容量: (範囲 <1psi) 60xFSO

超電圧容量: 5 psi から 30 psi の範囲 2xFSO

解像度: 11ビット

10インチ水柱のDACの圧力測定範囲は30psiです

解像度: 14 ビット ADC 16383 ステップ,サンプリング 速度は 12 kHz

シリアルデータ出力温度センサーは,4°Cと8ビットの精度を持っています

出力ゼロオフセット:0.44V,0.5V,0.56V 出力値範囲:4V

出力ゼロオフセット:0.46V,0.5V,0.54V 出力値範囲:2.5V

圧力測定範囲は0.36〜30psiです. 10 "H2O = 0.361psi=2.49kPa

1.5MA 10DVCを奨励する

フルスケール出力 (1psi): 70-135 mV

全スケール出力 (5psiから30psi): 100から166mV

全スケール出力 (15psi~30psi) 70~135mV

線形性 ± 0.25% FSO

圧力ヒステレシス ± 0.05% FSO

ゼロ温度係数は+30 μV/V/°C

ブリッジアーム抵抗値の温度係数は0.29%/°C

温度の感度係数 -0.22% FSO

0.2% FSO のゼロ点温度ヒステレシス

位置感度 0.1% FSO

NPA-100/300/500/600/601/700

100:mv出力,比率信号,校正されていない

300: アナログ増幅信号出力,3.3V興奮,校正

500: アナログ増幅信号出力,5V興奮,校正

600: Zacwire-デジタル信号出力,校正,2バイト

700デジタル出力,校正,2バイト

M: 複数の直径に適した 突出的な圧力インターフェース

B: 逆圧インターフェース

N: インターフェースがない

シェンzhen Yijiajie Electronic Technology Co., Ltd は,主にセンサー製品の販売でOEMメーカーにサービスを提供しています. センサーと制御製品の分野では,我々は,世界的に有名なメーカーのために中国で製品販売と技術サポートサービスを提供します我々は,現在,中国と香港でセンサーと制御製品のプロのサプライヤーです. 本部は2002年に香港に設立されました.シェンゼン社は,シェンナン・ミドル・ロードと,シェンゼン市北のフアキアン・ロードの交差点にあります.同社は,深?? と香港で大量に 現場在庫を保有し, 迅速な配達で海外から直接注文することができます.私たちは,国内関連メーカーと協力して,あなたの会社に高品質で満足のいく製品を提供し,あなたの製品をより競争力のあるものにすることを望みます誠意を持って,あなたと一緒に協力することを楽しみにしています.
