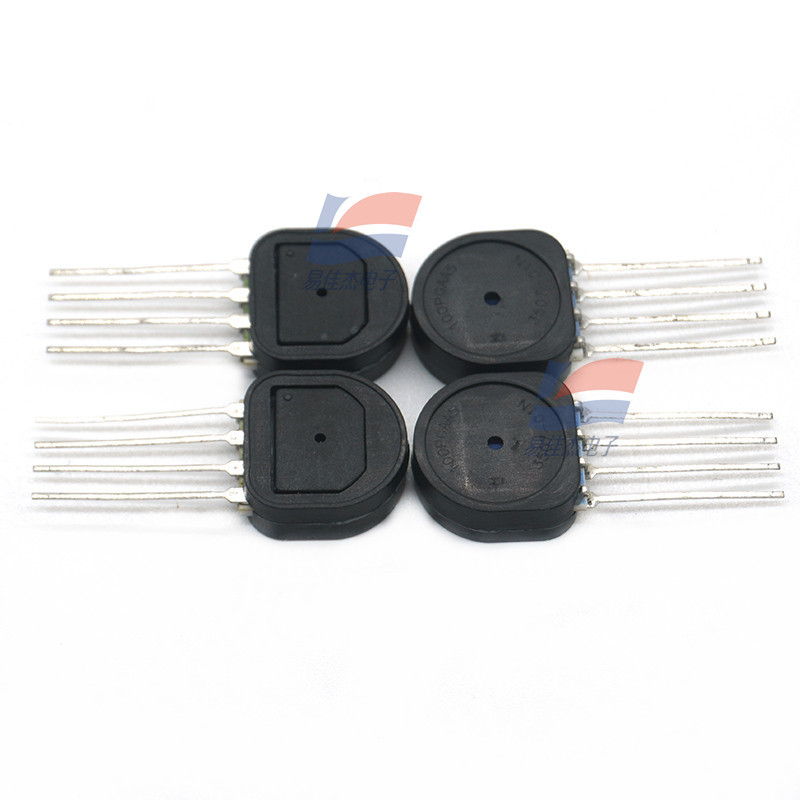

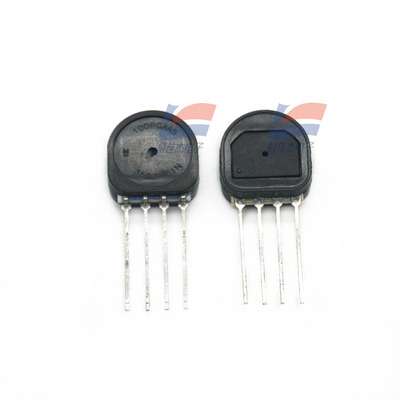

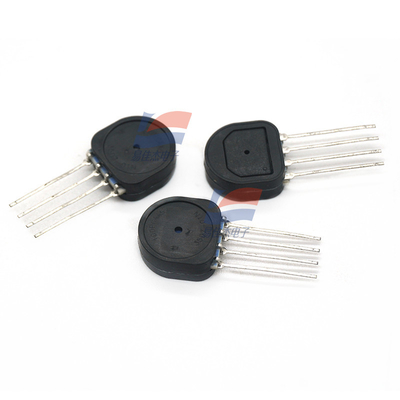

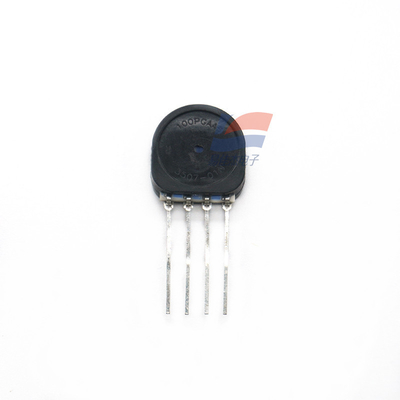

YJJ SSCSSNN100PGAA5 シリコンセラミック (SSC) シリーズのピエゾレシシブシリコン圧力センサー

製品説明:

SSCSSNN100PGAA5 シリコンセラミック（SSC）シリーズ 圧抵抗シリコン圧力センサー

特徴:

標準精度シリコンセラミック（SSC）シリーズは、広範なフルスケール圧力範囲および温度範囲で圧力測定を提供する比例アナログまたはデジタル出力を備えた圧抵抗シリコン圧力センサーです。

SSCシリーズは、回路基板上のアプリケーション固有集積回路を使用して、センサーのゼロ点、感度、温度係数、非直線性に対する包括的な校正および温度補償を実行できます。校正済みアナログ出力値およびデジタル出力値をそれぞれ約1 kHzおよび2 kHzのレートで更新します。

SSCシリーズは、-20℃から85℃の温度範囲で校正できます。このセンサーの特徴は、3.3Vdcまたは5.0Vdcの単一電源条件で動作できることです。

これらのセンサーは、絶対圧、ゲージ圧、または差圧を測定できます。絶対圧センサーは真空圧を内部基準値として使用し、その出力値は絶対圧に比例します。ゲージ圧タイプセンサーは大気圧を基準とし、大気圧との差に比例した出力値を提供します。差圧センサーは、2つの圧力ポート間の圧力を測定できます。

TruStability 圧力センサーは、空気やその他の乾燥ガスなどの非腐食性および非イオン性ガスと組み合わせて使用するように設計されています。これらのセンサーの性能は、豊富なオプションにより、40 mbar、4 kPa、20 inH2Oを超える圧力範囲に拡張できます。

すべての製品は9001規格に準拠して設計および製造されています。

圧力範囲

±1.6 mbar～±10 bar、±160 Pa～±1 MPa、±0.5 inH20～±150 psi

圧力タイプ: ゲージ

使用圧力: 0 psi～100 psi

精度: 0.25%

出力タイプ: アナログ

取り付けスタイル: スルーホール

動作電源電圧: 5 V

ポートタイプ: マニホールド

分解能: 12ビット

パッケージ/ボックス: SIP-4

最低動作温度: -20℃

最高動作温度: +85℃

シリーズ: SSC

商標: Hon

動作電源電流: 2 mA

製品タイプ: 基板実装圧力センサー

50

サブカテゴリ: センサー

電源電圧 - 最大: 5.25V

電源電圧 - 最小: 4.75V

商標名: TruStability

単位重量: 1 g

Sペック:
