商品の詳細:
|
| 流量範囲: | +200 SLPM | 刺激電圧: | 10 Vdc ±0.01 Vdc |
|---|---|---|---|
| 電源: | 8.0 Vdc ミニ/10.0 Vdc タイプ/15.0 Vdc マックス | 電力消費量: | 60 MW |
| 口径測定のガス: | 空気 | 割合測定の誤り1: | 割合測定誤差1. |
| ハイライト: | コンパクトデザインの空気流感センサー,精密な空気の流量センサー,60mWの電力消費気流センサー |
||

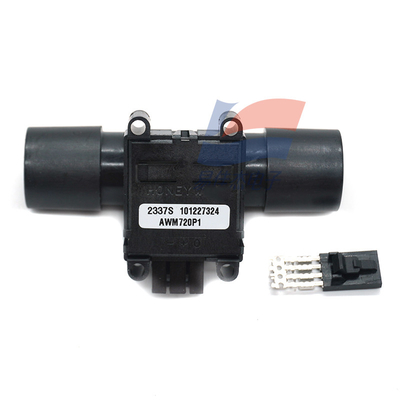

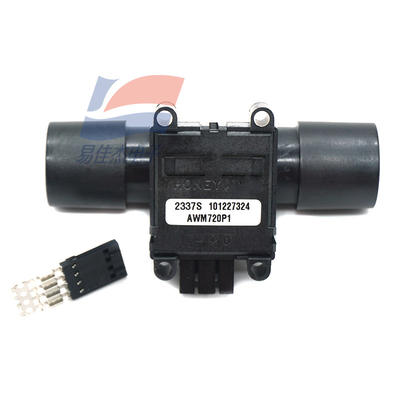

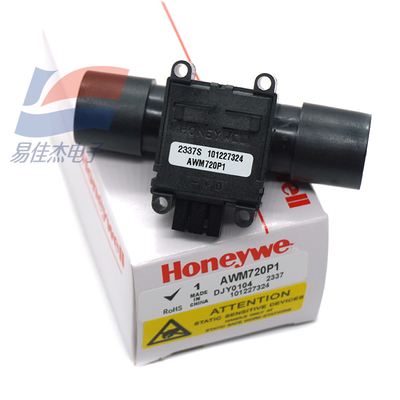

補償された空気流感センサー AWM720P1
AWM700シリーズの空気流感センサー記述
AWM700シリーズ,補償/増幅式空流センサーは,特別に設計されたバイパスフローハウジングで直線流量測定を提供します.これらのセンサーは,標準的な圧力低下を1inH2Oを誘発しながら,毎分300標準リットル (SLPM) までの流れを測定します..
AWM700は,小さなパッケージで高流量範囲の能力,および6ms応答時間を持っています.これらのセンサーには10Vdcの供給が必要ですが,わずか60mWの電力を消費します.
性能を損なうことなく 1720 mbar 172 kPa 25 psi の過圧に耐える コンパクトなプラスチックパッケージです. スナップイン AMP対応コネクターは信頼性の高い接続を提供します.
AWM700シリーズは,時間によって証明された信頼性,高精度,精度の操作特性が組み合わせられています.この固有の寿命の精度は,再校正の必要性を軽減します.AWM700センサー回路は増幅と温度補償を行う.
AWM720P1とAWM730B5は,主に医療換気市場向けに開発され,多くの医療および分析機器アプリケーションの高性能要件を満たしています.
AWM700シリーズの空気流感センサー主要 な 特徴 と 益
・ 300 SLPM まで の 流量 管: お客様 の アプリケーション で 低圧 落下 を 提供 する
• 非常に安定したゼロスケールとフルスケール:ほとんどのアプリケーションでは再校正を必要としません
• コンパクトなパッケージ設計: 顧客用の箱にスペースを少なくし,生産コストを削減する可能性があります. 狭いスペースのアプリケーションに簡単に適合するために,箱のサイズも小さくすることができます.
• 低ヒステレシスと繰り返しの誤差 (読み取りの0.35%未満): システム精度が向上します
• 6 ms の強化された応答フロータイム: フルフローイベントをキャプチャします
• 低電力消費: 携帯機器や電池駆動アプリケーションで使用できます
AWM700シリーズの空気流感センサー潜在的応用
医療
• 酸素 濃縮器 と 保存器
• 呼吸器 や 呼吸器
• 霧化器
• 継続 的 陽性 呼吸 道 圧力 (CPAP)
• 麻酔 装置
産業用
• 質量流量制御装置
• 電気通信システム
• 環境 気候 制御
• 燃料電池制御
• プロセスガス制御の溶接装置とレーザー
AWM700シリーズの空気流感センサー仕様
| 特徴 | パラメータ | |
| AWM720P1 | AWM730B5 | |
 |
|
|
| 流量範囲 | +200 SLPM | ±300 SLPM |
| 刺激電圧 | 10 Vdc ±0.01 Vdc | 5 Vdc ±0.01 Vdc |
| 電源 | 8.0 Vdc ミニ/10.0 Vdc タイプ/15.0 Vdc マックス | 9.0 Vdc ミニ/16.0 Vdc マックス |
| 電力消費量 | 60mW | |
|
出力負荷:
沈む
調達
|
10mA タイプ 20mAタイプ |
|
| カリブレーションガス | 空気 | |
|
ゼロ電圧シフト:
25 °C から -25 °C [77 °F から -13 °F]
25 °C から 85 °C 77 °F から 185 °F
25 °C から 5 °C [77 °F から 41 °F]
25 °C から 60 °C [77 °F から 140 °F]
|
-2.0 Vdc % 読み込みタイプ +2.0 Vdc % 読み込みタイプ ほら ほら |
ほら ほら ±2.5%読み込みタイプ ±2.5%読み込みタイプ |
| Ratiometricity の誤り | ±0.30% 読み込みタイプ | ほら |
| 繰り返し性とヒステレシス | ±0.50 %最大読み取り | ±0.035 Vdc タイプ |
| 応答時間 | 6ms タイプ | 10ms タイプ |
| 温める時間 | ほら | 5秒 |
| 完全スケールで圧力が落ちる | 25 mbar 250 Pa 1.0 inH20タイプ | 3300パール 1.2インチH20タイプ |
| 超圧 | 1720 mbar 172kPa 最大25psi | 1034 mbar 103kPa 最大15psi |
|
温度範囲:
動作する
貯蔵
|
-25 °C から 85 °C [-13 °F から 185 °F] -40 °C から 90 °C [-40 °F から 194 °F] |
5 °C から 60 °C [41 °F から 140 °F] -40 °C から 90 °C [-40 °F から 194 °F] |
| オリエンテーション感度 | ほら | <0.005 Vdc 5 Vdc の興奮でタイプ変化 任意の2つの方向の間に |
| 体重 | 34g [1.20オンス] | 232g [0.75オンス] |
| コネクタ | スナップイン AMP 103956-3 センサー付き | |
