商品の詳細:
|
| 電源: | ≤15VDCまたは ≤3.0mA DC | 入力インペデンス: | 4kQから6kQ |
|---|---|---|---|
| 出力インペダンス: | 4kQから6kQ | 断熱抵抗: | 100 m · 100VDC |
| 許容される過負荷: | 圧力範囲 ≤40kPa | 適用分野: | 計器 |
| ハイライト: | 10kPaのガス圧力センサー,3mmガスの圧力センサー,POCT 血液免疫量分析器 圧力センサー |
||
製品説明:

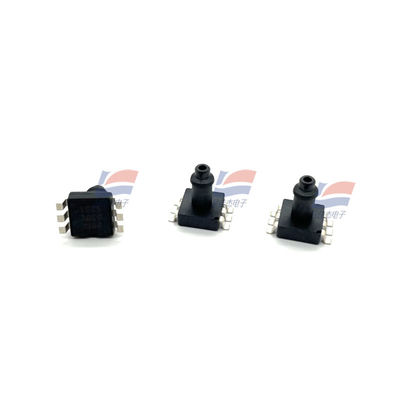

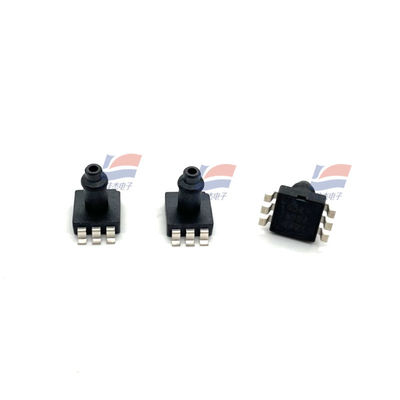

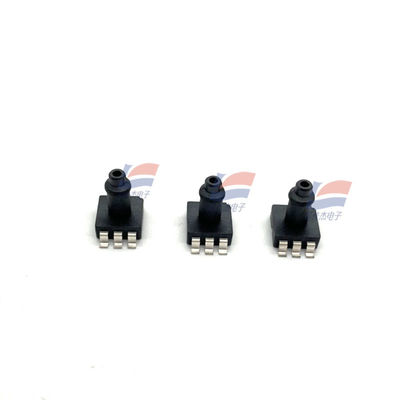

XGZP166 ショート アトプット パイプ 3mm ガスの圧力センサー POCT 血液免疫量分析器 10kPa
特徴:
測定範囲: -100 kpaから0kPa... 350kPa
MEMS技術
計圧表
SOPパッケージフォーム,3MMの短空気ノズル
腐食性のないガスに適している
動作温度範囲:-30°Cから+100°C
チップの逆圧室は圧迫下にある
ピンの方向は選択することができます
電気性能
電源: ≤15VDCまたは ≤3.0mA DC
入力インペダンス:4kQから6kQ
出力インペダンス:4kQから6kQ
隔熱抵抗:100m · 100VDC
許容される過負荷:許容される過負荷:3倍全スケール (圧力範囲 ≤40kPa)
全スケールの2倍 (40kPa<圧力範囲 ≤200 kpa)
1.5倍全スケール (200kPa<圧力範囲 ≤350kPa)
圧力の線形比例関係を持つ電圧出力信号です
XGZP166圧感コンポーネントは,使用者が表面マウントを採用するために便利である標準SOP8形式でパッケージされたOEMコンポーネントです
表面空気のノズルは,横向きの空気吸入圧力構造に適したフックで設計されており,空気ノズルの落ち込みを効果的に防止します.
優れた線形性,繰り返し性,安定性,高い感度があり,ユーザがデバッグし,出力や温度変動を補償するのに便利です.
構造性能
圧感チップ: シリコン材料
鉛線 金線
エンカプスレーションシェル: PPS素材
銀で覆われた銅
純体重: 約0.4グラム
"電気的パフォーマンス"
電源: ≤15V DC or ≤3.0mA DC
インプットインピーダンス: 4kΩ から 6kΩ
アウトプットインペダンス: 4kΩ から 6kΩ
断熱抵抗: 100MΩ,100VDC
許容されるオーバーロード: 最大静圧の3倍 (最大静圧 ≤40kPa)
1最大静圧の5倍 (40kPa<最大静圧 ≤350kPa)
条件"
測定媒体:空気
中間温度: (25±1) °C
環境温度: (25±1) °C
振動: 0.1g ((1m/s 2) マックス
湿度: (50%±10%) RH
電源: (5±0.005) V DC
基準試験条件として,以下の基本パラメータのみに使用する.
S仕様:
| 測定範囲 | -100kPaから0kPa... 350kPa |
| 包装形式 | SMD/DIP |
| 動作温度 | 0°Cから40°C |
| 動作温度範囲 | -30°Cから+100°C |
