商品の詳細:
|
| 電源: | ≤15VDCまたは ≤3.0mA DC | 入力インペデンス: | 4kQから6k2 |
|---|---|---|---|
| 出力インペダンス: | 4kQから6kΩ | 断熱抵抗: | 100m 2,100VDC |
| 許容される過負荷: | 3 倍 全スケール | 動作温度範囲: | -30°Cから+100°C |
| ハイライト: | 6kΩ出力阻力圧力センサー,3x 過負荷容量圧力センサー,腐食性のないガス圧力センサー |
||
製品説明:

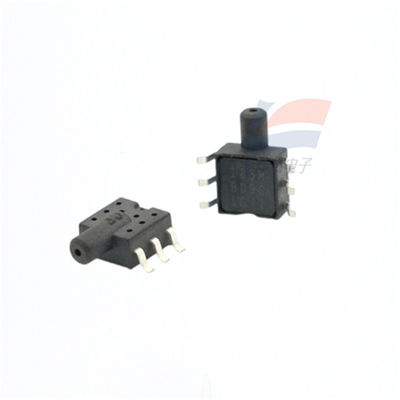

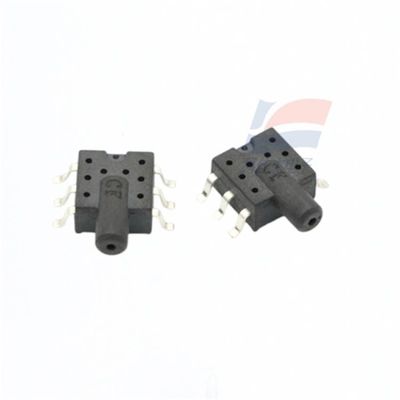

XGZP185 圧力センサーは,選択可能な範囲の非腐食性ガスに適しています.
特徴:
XGZP185ピエゾレシシブ圧力感應エレメントは,バイオメディシンや自動車電子などの分野に適した圧力センサーです.そのコアコンポーネントは,MEMS技術で処理されたシリコンピエゾレシシブ圧力敏感チップですこの圧感チップは,弾性膜と膜に組み込まれた4つのレジスタから構成される.この4つの圧感レジスタはウィートストーンブリッジ構造を形成する.弾性膜に圧力が作用すると, ブリッジは,施された圧力に直線的に比例する電圧出力信号を生成します.
XGZP183 圧力感受性部品は,標準 SOP6 形式でパッケージされた OEM 部品で,ユーザーは表面のマウントを使用するのに便利です. チップ表面は柔らかいシリコンで覆われています.湿気や油蒸気を効果的に防ぐことができる.
優れた線形性,繰り返し性,安定性,高い感度があり,ユーザがデバッグし,出力や温度変動を補償するのに便利です.
構造性能
圧感チップ: シリコン材料
鉛線 金線
パッケージ殻:PPS素材
ピン: 金色
防護用粘着剤:フッ素を含むシリコンゴム
電気性能
電源: ≤15VDCまたは ≤3.0mADC
入力インペダンス:4kQから6k2
出力インペダンス:4kQから6kQ
隔熱抵抗:100m · 100VDC
許容される過負荷:15倍全スケール
測定範囲: -100 kpaから0kPa... 1000kPa
MEMS技術
計圧表
SOPのパッケージフォーム
腐食性のないガスに適している
動作温度範囲:-30°Cから+100°C
チップの逆圧室は圧迫下にある
ピンの方向は選択することができます
電気性能
電源: ≤15VDCまたは ≤3.0mA DC
入力インペダンス:4kQから6k2
出力インペダンス:4kQから6kΩ
断熱抵抗:100m 2,100VDC
許容される過負荷:3倍全スケール (圧力範囲 ≤40kPa) 2倍全スケール (40kPa<圧力範囲 ≤200kPa)
1.5倍全スケール (200kPa<圧力範囲 ≤1000kPa)
S仕様:
| 測定範囲 | -100kPaから0kPa... 1000kPa |
| 包装形式 | SMD/DIP |
| 動作温度 | 0°Cから40°C |
| 動作温度範囲 | -30°Cから+100°C |
