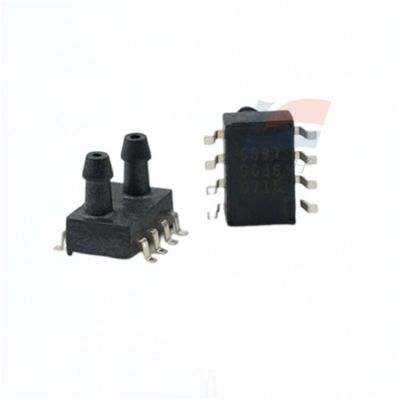

YJJ XGZP193-200kPa 計測圧力センサーは,温度補償された横向きの空気吸入ノズルで校正されています.

製品説明:

XGZP193-200kPa 計量圧力センサーは,温度補償された横向きの空気吸入ノズルで校正されています.

特徴:

測定範囲:0kPaから100kPa...700kPa

MEMS技術

絶対圧の形

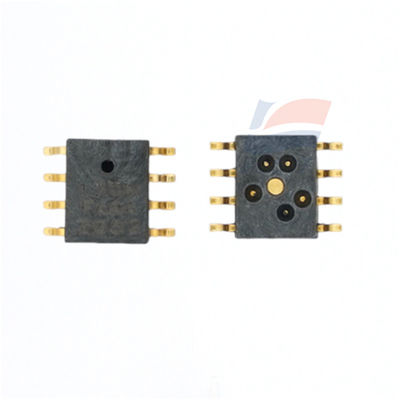

SOPパッケージフォーム,粘着料の詰め処理

腐食性のない,導電性のないガスや液体に適しています

動作温度範囲:-30°Cから+100°C

サイズが小さい

電気性能

電源: ≤15VDCまたは ≤3.0mA DC

入力インペダンス:4kQから6kQ

出力インペダンス:4kQから6kQ

隔熱抵抗:100m · 100VDC

許容される過負荷:1.5倍全スケール

爆破圧: ≥2倍

XGZP193圧力センサーは,バイオメディシン,産業制御,モノのインターネットなどの分野に適用されます.そのコアコンポーネントはMEMSデバイスです.

シリコンピエゾレシシブ圧力敏感チップ テクノロジーで処理.この圧力敏感チップは,弾性膜と膜に組み込まれた4つのレジスタから成ります.

4 つの ワリスター が ウェイトストーン 橋 の 構造 を 形成 し て い ます.圧力が 弾性膜 に 作用 する と,橋 は 施さ れ た 圧力 に 準拠 する 線 を 生み出します.

比例関係を持つ電圧出力信号.内蔵回路は,ゼロポイント出力,フルスケール出力,温度漂流などのセンサーのパラメータを校正しています

補償装置は,電源電圧を基準として高精度標準電圧出力信号を生成します

XGZP193 圧力センサーは,標準的なDIPプラグイン形式でパッケージされています. これは,ユーザーがインストールするのに便利です.

圧縮装置が過剰な圧力で落ちないようにする.

XGZP193 圧力センサーの測定媒体は,空気などの非腐食性ガスに限定されています.

メディアの方は,気軽に問い合わせてください.

"構造性能"

圧感チップ: シリコン材料

鉛線 金線

殻材料:PPS材料

許容される過負荷:全スケールの3倍 (圧力範囲 ≤50kPa)

全スケールの2倍 (50kPa<圧力範囲 ≤200 kpa)

Xgzp193_仕様表 _中国語 _V13

5分の"

圧迫 の 中 で 完璧 が 明らか に なり ます

Xgzp192_仕様表 _中国語 _V1.3 2/5

測定媒体:空気

中間温度: (25±1) °C

環境温度: (25±1) °C

振動: 0.1g ((1m/s 2) マックス

湿度: (50%±10%) RH

電源: (10±0.005) VDC

基準試験条件として,以下の基本パラメータのみに使用する.

仕様:
