                                                  KGZ-NGL-096-273 ジルコニア酸素センサー

1. 概要:

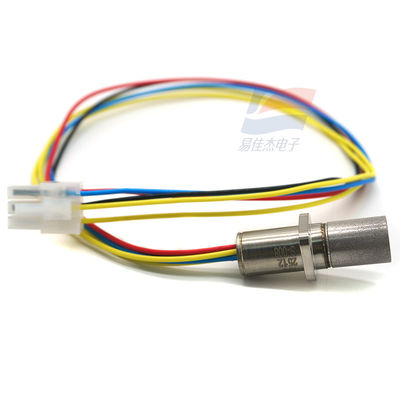

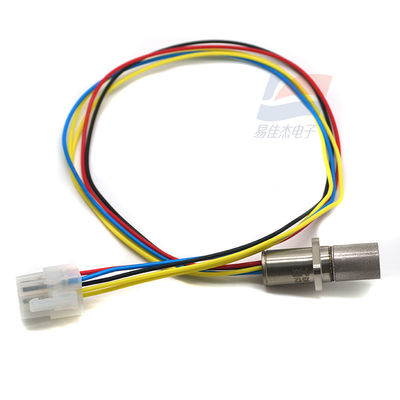

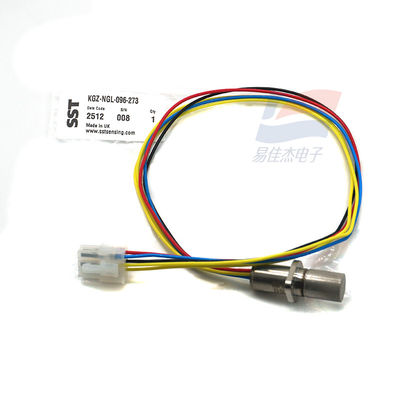

• UKのSST社製のフランジマウント型ジルコニア酸素センサーで、サンプリングチャンバー用に設計されています。航空宇宙分野の顧客や、高温・高圧での運用を必要とする用途で好まれています。

2. 動作条件:

• 動作電圧: 4.35VDC ± 0.1VDC (1.85A)
• スタンバイ電圧: 2VDC (0.85A)
• 許容ガス温度: -100℃～+250℃
• ガス流量: 0～10 m/s

3. 電気的特性:

• 700℃でのポンプインピーダンス:<6 kΩ
• 出力信号: 酸素分圧測定範囲: 2 mbar～3 bar、精度: ≤5 mbar
• 校正不要設計: 基準ガスは不要。既知のガス（新鮮な空気を含む）で簡単な1点校正が可能。

4. 温度特性:

• 内部動作温度: 700℃
• 推奨予熱時間: センサー動作前に60～100秒
• 出力安定化時間: 起動後180秒以内に安定

5. 機械的特性:

• 繰り返し許容加速度: 5g
• 偶発的許容加速度: 30g

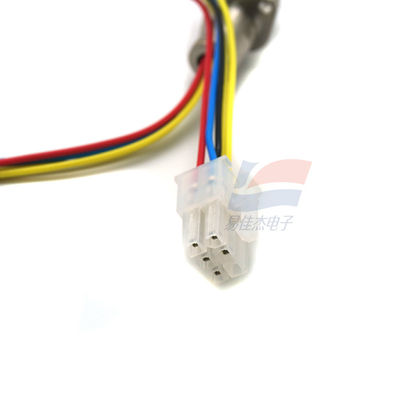

• 終端: Molexコネクタ付き0.4mケーブル

6. その他の特徴:

• 応答時間 (T90): <4秒
• 測定技術: 閉ループ測定システム。センサーは、継続的なO₂レベル監視中に「ハートビート」信号を生成し、即座に障害警告を提供します。
• 耐用年数: 最大10年（用途による）、非消耗型センサーセル技術を使用。

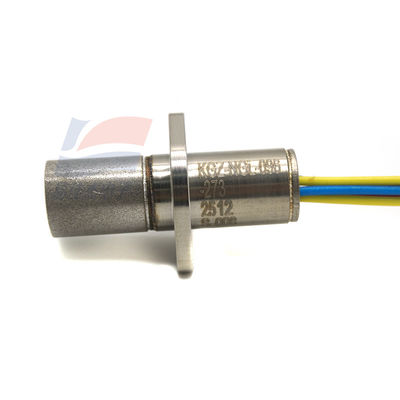

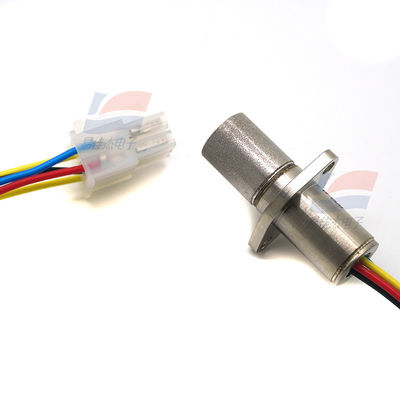

• 構造: ジルコニア（ZrO₂）感知素子、完全ステンレス鋼構造、フランジマウント、ピン端子。
• 環境適応性: 高温、高湿度、高圧環境で動作可能。堅牢な構造により、過酷な条件下での使用が可能で、センサー寿命末期に電子機器を交換する必要はありません。

用途:

• 航空宇宙酸素モニタリング
• 高温工業炉
• 燃焼効率最適化システム
• 圧力容器環境検出
