商品の詳細:
|
| 最大出力の電圧: | DC0.4V | Output current: | 20 milliamperes |
|---|---|---|---|
| 貯蔵温度: | -40°C から 150°C [-40°F から 302°F] | 放出地点: | -40 Gタイプ (-40°Cから150°C) |
| パッケージの種類: | SOT-89B | 電源電圧: | 3VDCから24VDC |
| ハイライト: | SS351AT デジタル位置センサー,ホール効果デジタル位置センサー IC,全範囲デジタル位置センサー IC |
||
製品の説明:
SS551AT SS351AT SS451A フルレンジホール効果デジタル位置センサーIC
特徴:
SS551AT ホール効果デジタル位置センサーIC、全極性、低感度、SOT-89B、1000個/ポケットテープ＆リール。
SS551ATシリーズの低コストバイポーラホール効果センサーICは、表面実装パッケージを採用し、全温度範囲にわたって熱バランスのとれた集積回路を特徴としています。バイポーラ磁気応答は、N極とS極の間で交互に変化します。
内蔵の電圧安定器は、4.5Vdcから24Vdcの電源電圧範囲内で非常に安定した動作を提供できます。内部回路は、センサーの損傷を防ぎ、電源電圧極性の予期しない逆転を回避できます。SS50ATシリーズの低コストバイポーラホール効果センサーは、小型で多機能なデジタルホール効果デバイスであり、永久磁石または電磁石の磁場によって動作します。コレクタオープンドレインの出力電圧は、さまざまな電子回路に容易に接続できます。
注：集積回路は、堅牢な設計において優れた温度安定性と精度を提供します。これらのデジタルホールセンサーの動作温度範囲は-40℃から125℃[-40°Fから257°F]であり、商用、消費者、および産業環境に適しています。
技術仕様
シリーズ名：SS351AT、SS451A、SS551AT
磁気駆動タイプ 全極
最大出力電圧は0.4 Vdc
出力電流は20ミリアンペア
出力タイプ シンキング
保管温度：-40℃から150℃[-40°Fから302°F]
リリースポイント -40 G typ. (-40℃から150℃)

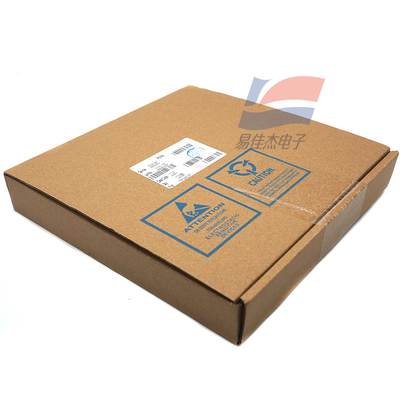

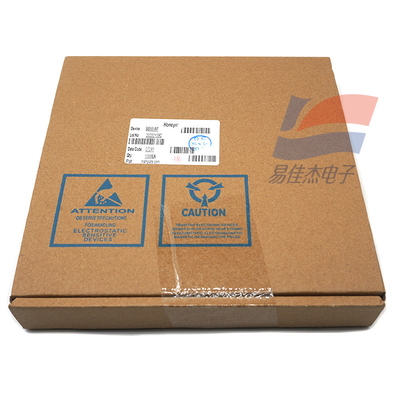

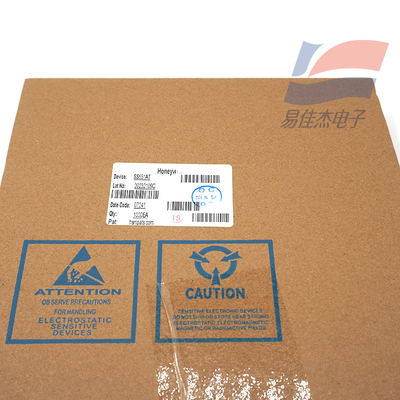

パッケージタイプ SOT-89B、ポケットテープ＆リール、1ロールあたり1000個
スイッチング時間は最大1.5μsで減少（90％から10％）
製品カテゴリ：ホール効果デジタル位置センサーIC
電源電圧：3 Vdcから24 Vdc (-40℃から150℃)
電源電流の代表値は3.5 mAです。（25℃、3 Vdc）
最大リーク電流は10μA
動作温度：-40℃から150℃[-40°Fから302°F]
動作点：85 G typ. (-40℃から150℃)
35 G typ. (-40℃から150℃)を区別
スイッチング時間は最大1.5μsで増加（10％から90％）
世界中で利用可能
製品機能
微細構造：SOT-89Bプラスチックパッケージ、自動組み立て用リールとリール
エネルギー効率が4.5Vdcの場合、最大消費電力はわずか5mA
デジタル電流吸収出力
リングマグネットアプリケーション用のバイポーラ磁気素子
高出力電流容量（20 mA）
高速 - 動作周波数範囲は0 kHzから100 kHz以上
広い温度範囲は-40℃から125℃[-40°Fから257°F]
内蔵逆極性保護
アプリケーション
速度およびRPMセンサー
ブラシレスDCモーターの整流
モーターおよびファン制御
磁気コーディング
タコメーター、カウンタピックアップトラック
光ディスク速度、テープ回転センシング
流量センシング
仕様:
| センサータイプ | 磁気センサー |
| 検出範囲 | ±50mT |
| 動作点（BOP | SS551AT SS351AT SS451A |
| 電源電圧 | 30V |
