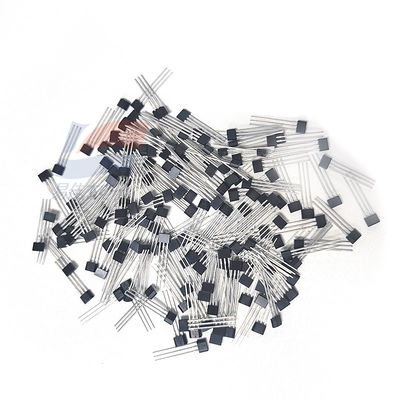

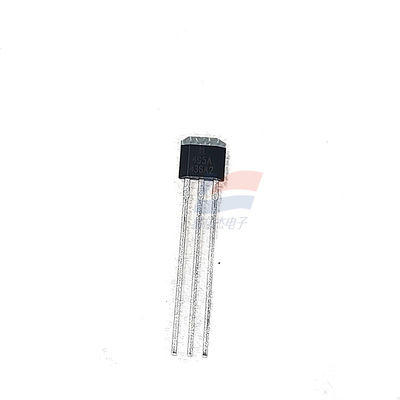

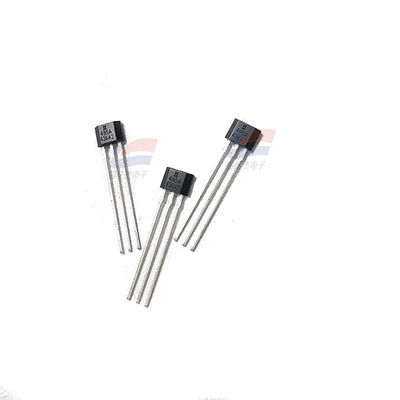

YJJ SS496B リニアホール効果磁気センサー TO92 工業用位置検出用

製品説明:

産業位置検出用 YJJ SS496B リニアホール効果磁気センサー TO92

特徴:

SS496Bシリーズはコスト削減型の小型比例リニアホール効果センサーで、表面実装タイプです。

SS496BシリーズMRL（ミニチュア比例リニア）センサーは、永久磁石または電磁石の磁場によって動作する多機能リニアホール効果デバイスです。比例出力電圧は電源電圧によって設定され、磁場の強度に比例して変化します。集積回路は、高い温度安定性と感度を提供します。チップ上のレーザー精密調整された薄膜抵抗器は、高精度（ゼロから3%、感度は最大3%）と温度補償を提供します。感度の正の温度係数（通常+0.02%/℃）は、低コスト磁石の負の温度係数を補償します。

SS496Bシリーズセンサーは、コスト効率の高いMRLセンシングを提供し、SS490製品よりもわずかに高い仕様を備えています。SS490Bは、連続的な標準的な入力またはプル出力1.5mAを備え、5.0Vで7mAの供給電流で動作し、25℃で予測可能な性能を全温度範囲で実現します。SS490Bシリーズセンサーは、温度によって変動するゼロ位置と感度の許容誤差を備えています。

シリーズ名: SS490

磁気駆動モードはリニアです

出力電圧: 0.2V～VS-典型値0.2V、0.4V～Vs-0.4V（最小値）

最小出力電流吸収は0.6mA、Vs>4.5Vで典型値1.5mA

最大漏洩電流は10μA

動作温度: -40℃～150℃ [-40°F～302°F]

パッケージタイプ: TO-92タイプフラット標準リード、バルク、1袋1000個

スイッチング時間（10%から90%）は最大1.5μs増加します

最小感度は2.300、典型値は2.500、最大値は2.700ミリボルト/グラムです

製品カテゴリ: ホール効果リニアセンサーIC

電源電圧範囲は4.5V～10.5Vです

電源電流は7.0mA（典型値）@5Vdc

最小出力電流源は1mA、Vs>4.5Vで典型値1.5mA

出力タイプ: シンクまたはソース

保管温度: -40℃～165℃ [-40°F～329°F]

応答時間は3マイクロ秒です

スイッチング時間（90%から10%）は最大1.5μs減少します

ワールドワイドで入手可能

製品の特徴

リニア出力と柔軟な回路設計

4ホールIC設計により、機械的応力の影響を最小限に抑えます

正または負のガウスに応答します

5Vdcで7mAのエネルギー効率を使用します

単一電流吸収または電流出力

レールツーレール動作により、より多くの利用可能な信号を提供し、より高い精度を実現します

-40℃～150℃ [-40°F～302°F]の広い温度範囲で安定した動作を提供するために、温度補償された磁気

応用分野

産業

基本的な電流誘導、モーター負荷監視および検出に使用

スマートリモートユーティリティメーターの改ざん防止磁気センサー

重機および家電製品のポンプ制御

単純なリニアまたは角度変位誘導

電動自転車およびスクーターのハンドルバー/スロットル位置センシング

家電製品の電流誘導

工具および機器の速度調整トリガー

金庫、セキュリティシステム、ビルアクセス制御システムの磁気コード読み取り

医療: 点滴ポンプの位置センシング
