YJJ SS543GT SS543AT シングルポールホールセンサーICはブラシレスDCモーターで使用される

製品の説明:

SS543GT および SS543AT シングルポールホールセンサー IC は、ブラシレス DC モーターで使用されます。

特徴:

SS543GT SS543AT デジタルホール効果位置センサー IC、シングルポール、中ガウス、SOT-89B、ポケットロールテープ、1ロールあたり1000個。

Honeywell SS543AT デジタルホール効果位置センサー IC は、永久磁石または電磁石の磁場によって動作する小型で多機能なデジタルホール効果デバイスであり、交互の N 極と S 極、または S 極のみに応答するように設計されています。双極性、ラッチ、または単極性の磁気特性があります。オンボード電圧レギュレータは、3.8Vdc ～ 30Vdc の電源電圧範囲内で安定して動作できます。これらのセンサーは、20mA の吸収出力を継続的に提供でき、最大 50mA までリサイクルできます。3.8V 機能により、多くの潜在的な低電圧アプリケーションでの使用が可能になります。デジタルオープンコレクタ吸収型出力は、さまざまな電子回路に簡単に接続できます。すべてのディレクトリリストは、最大 150°C [302°F] の温度で動作できます。設計の柔軟性のために

SS400 シリーズ: フラット TO-92 タイプ:

SS4XX: ストレート標準リード、バルク

SS4XX-L: ストレートロングリード線、バルク

SS4XX-T2: 成形リード線、カセットテープ付きアモパック

SS4XX-T3: ストレート標準リード、カセットテープ付きアモパック

SS4XX-S: 表面実装、バルク

SS4XX-SP: 表面実装、ポケットテープとリール

SS500 シリーズ: SOT-89B、ポケットテープとリール

技術仕様

シリーズ名: SS500

磁気駆動タイプ シングルポール

最大出力電圧は 0.4 Vdc です

出力電流は 20 ミリアンペアです

出力タイプ シンキング

保管温度: -50°C ～ 150°C [-58°F ～ 302°F]

リリースポイント 75 分 (25℃)

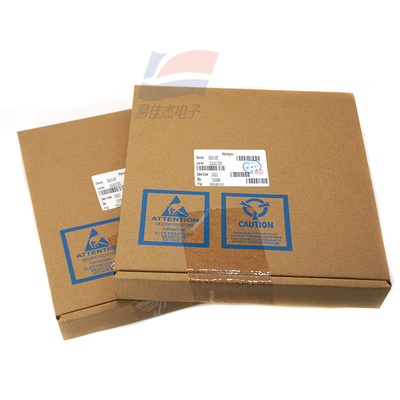

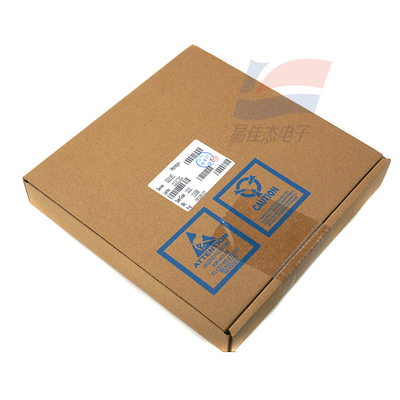

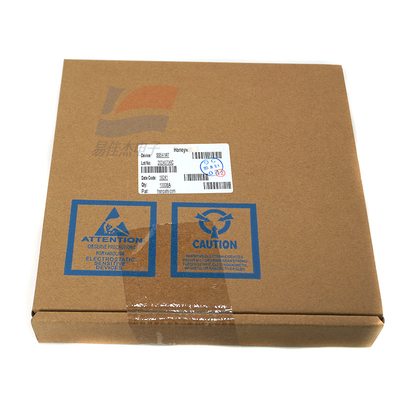

パッケージタイプ SOT-89B、ポケットテープとリール、1ロールあたり1000個

スイッチング時間は最大 1.5μs (90% から 10% へ) 減少しました

製品カテゴリ: ホール効果デジタル位置センサー IC

電源電圧は 3.8Vdc ～ 30Vdc の範囲です

最大電源電流は 10.0 mA です

最大リーク電流は 10μA です

動作温度: -40°C ～ 150°C [-40°F ～ 302°F]

最大動作点は 180 G (25℃)

差動 25 分 (25℃)

スイッチング時間は最大 1.5μs (10% から 90% へ) 増加します

世界中で利用可能

製品機能

4 極ホール IC 設計により、機械的ストレスを最大限に軽減できます

温度補償された磁気コンポーネントは、-40°C ～ 150°C [-40°F ～ 302°F] の広い温度範囲内で安定した動作を提供できます

3.8Vdc ～ 30Vdc の幅広い包括的な電源電圧により、アプリケーションの柔軟性が向上します

デジタル、コレクタオープンドレイン出力、さまざまな一般的な電子回路との接続に便利です

高感度バージョンは、高精度または広いギャップを必要とする潜在的なアプリケーションで使用できます

双極性、ロック、または単極性の磁気

アプリケーション

業界

速度と回転速度の検出

タコメーター、カウンタピックアップトラック

流量検出

ブラシレス DC (直流) モーターの整流

モーターとファン制御

ロボット制御

輸送:

速度と RPM (回転数) の検出

タコメーター、カウンタピックアップトラック

モーターとファン制御

電動ウィンドウリフト

コンバーチブルのトップ位置

医療

モーターアセンブリ

薬物投与制御

仕様:
