AM2302 家庭環境制御のための温度湿度複合センサー ペット/家畜飼育用

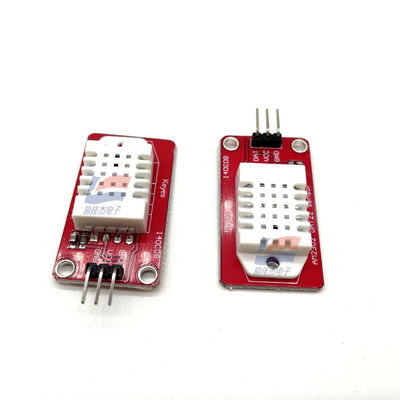

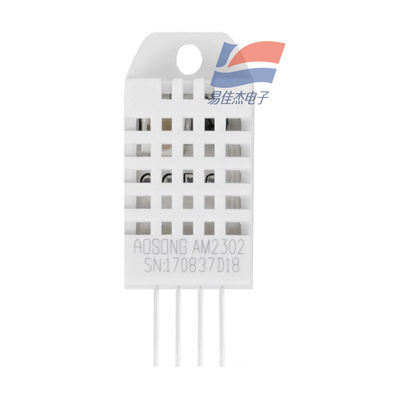

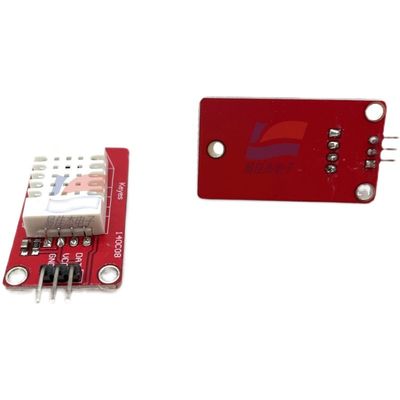

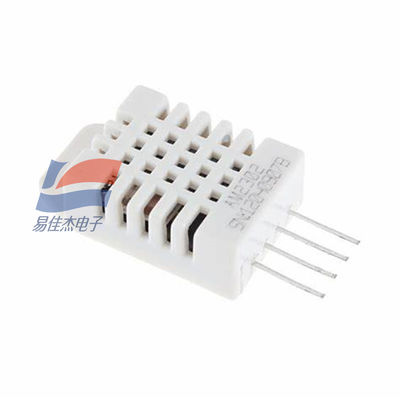

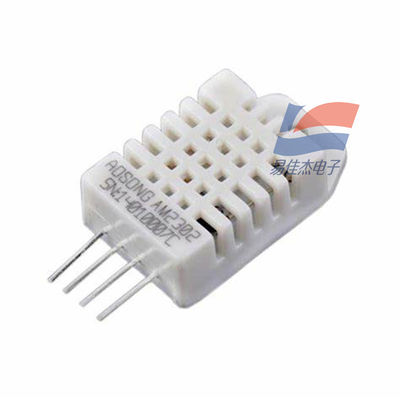

AM2302 温度湿度複合センサー

1概要:

AM2302は温度と湿度センサーを組み合わせて カリブレーションされたデジタル信号出力です特殊なデジタルモジュール取得技術と温度湿度センサー技術を使用します極めて高い信頼性と優れた長期安定性を保証します

2作業原理:

センサーは容量湿度感知装置,高精度温度感知装置,高性能8ビットマイクロコントローラで構成されている.カリブレーション係数は,プログラムとしてマイクロコントローラに保存されますセンサー内の検出信号の処理中に呼び出される.

3供給電圧:

3.3〜6V

4シグナル送信:

• 40ビットデータ転送 (MSB) のシングルワイヤーシリアルインターフェースを採用する.
• 通信時間: サイクルあたり約5ms
• データ形式: 16 ビットの湿度データ + 16 ビットの温度データ + 8 ビットのチェックサム

5測定範囲と精度:

• 湿度:
  • 範囲: 0~100% RH
  • 精度:RH2~5%
• 温度:
  • 範囲: -40〜80°C
  • 精度: ±0.5°C

6電力消費量:

2.5mA最大 (変換時,すなわちデータ要求時)

7サイズ:

• 主体: 27mm x 59mm x 13.5mm
• キャベルの長さ: 23cm

8応答時間:

• AM2302から宿主によって読み取られる温度と湿度データは,常に前の測定値である.
• 2つの測定間の間隔が長い場合,連続して2回読み取られ,第2値がリアルタイムデータとなります.
• 2つの読み取り間の最小間隔は2秒です.

9インターフェイス説明:

• 通常は3 - 5Vの電源ピン,データピン,および地上ピンを含む.
• データ送信には単一のケーブルを使用していますが ダラス1のケーブルバスと互換性はありません
• 複数のセンサーの場合,それぞれに独立したデータピンが必要です.
• センサー内側には,VCCとデータピンを接続する5.1kΩのプルアップレジスタが搭載されているため,外部プルアップレジスタは一般的に不要である.
