HTU21DF 防水防結露静電容量式デジタル温度湿度センサーチップ

             HTU21DF 防水防結露静電容量式デジタル温度湿度センサーチップ

概要:

HTU21DFは、TE Connectivity傘下のブランドであるHumirelが製造した、防水性と防結露性を備えた静電容量式デジタル温度湿度センサーチップです。小型DFNパッケージ（3×3×0.9mm）に収められており、スペースに制約のあるOEMアプリケーションに最適です。

特徴:

1. デジタル出力:
   I²Cデジタルインターフェースを採用しており、キャリブレーションおよびリニアライズされた温度/湿度信号を提供し、マイクロコントローラーに直接接続できます。
2. 高精度:
   • 湿度精度：±3%RH; 温度精度：±0.3℃。
3. 広い動作範囲:
   • 温度：-40℃～105℃; 湿度：0～100%RH; 保管温度：-40℃～125℃。
4. 低消費電力:
   バッテリー駆動のデバイスや、電力制約の厳しいアプリケーションに適しています。
5. 高速応答:
   温度への影響を最小限に抑えながら、環境の変化に迅速に反応します。
6. 耐結露性:
   露点条件下で10秒以内に測定値を回復し、過酷な環境に適応します。
7. 高い互換性:
   ハードウェアではスイスのSHT20/SHT21とピン互換性があり、ソフトウェアプログラムを直接置き換えることができます。
8. 規格準拠:
   鉛フリーで、リフローはんだ付けに適しており、環境要件を満たしています。

技術パラメータ:

1. 供給電圧：1.5V～3.6V
2. 動作電流：最大0.5mA
3. 出力インターフェース：2線式I²Cインターフェース

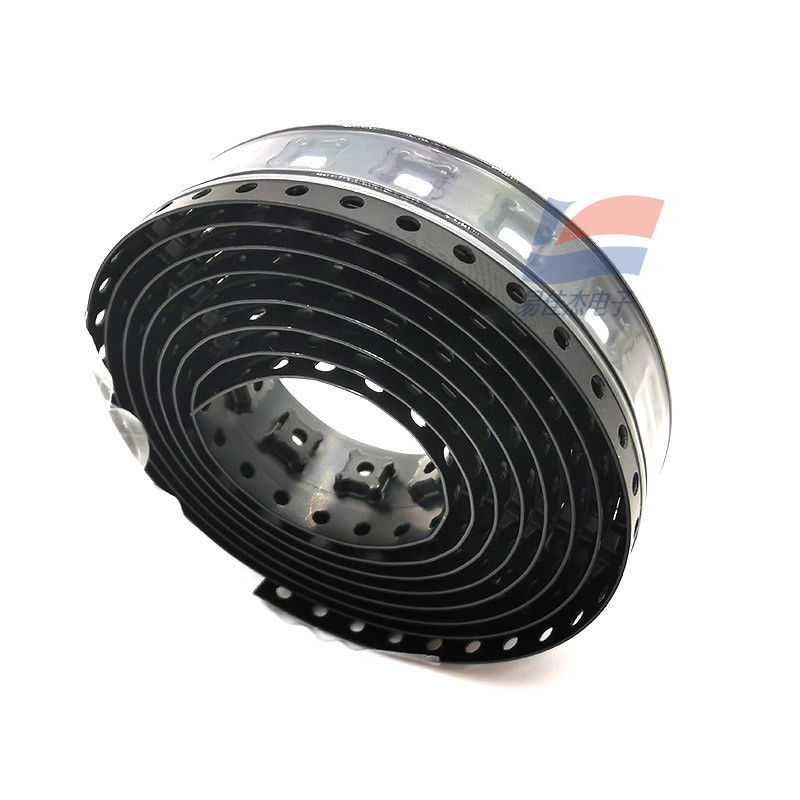

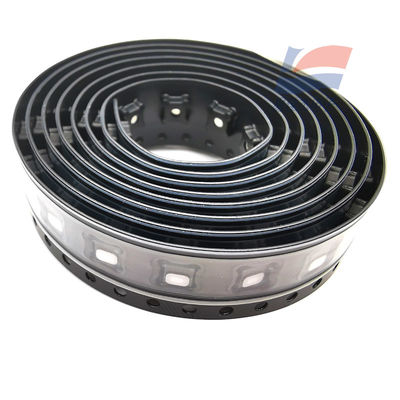

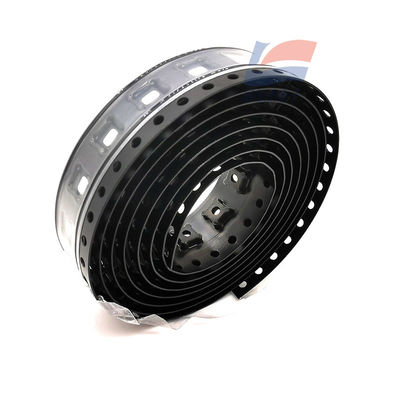

4. パッケージタイプ：DFN-6（6ピン）
5. チップ寸法：3.0mm×3.0mm、高さ1.13mm
