TB420 4-20mA ガスセンサーモジュール 屋内/屋外環境でのガス検知用

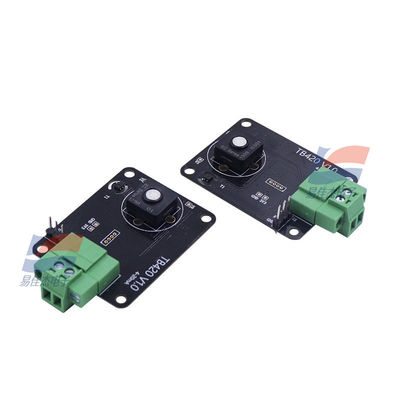

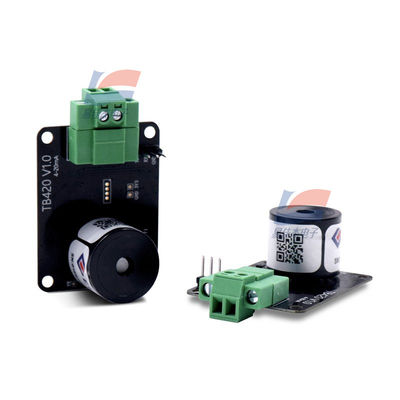

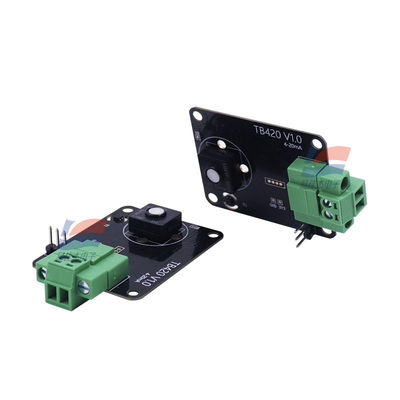

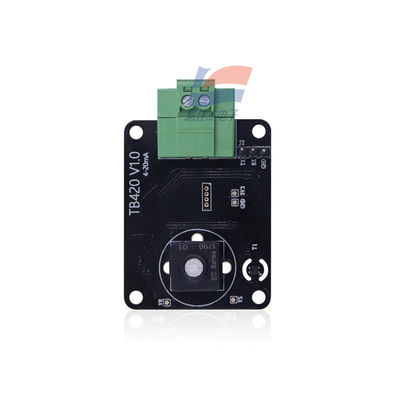

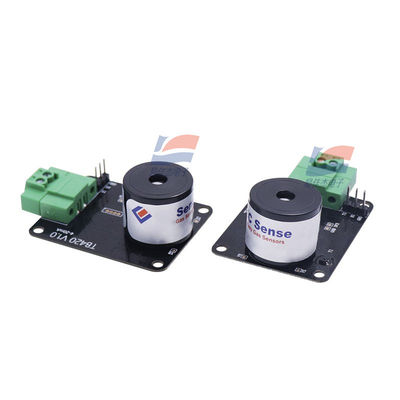

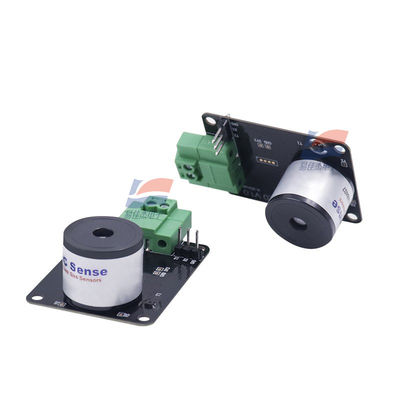

TB420 4-20mA ガスセンサーモジュール

概要:

TB420は,ドイツのメーカーEC Senseのインテリジェントな2ワイヤの4-20mAガスセンサーモジュールです.高信頼性の固体ポリマー電気化学ガス検出技術とインテリジェントアルゴリズム設計を採用ガス安全モニタリングに関する業界基準を遵守する

技術パラメータ:

1. 検出原理:固体ポリマー電気化学
2. 出力信号インターフェース: 2本のワイヤー 4-20mA (外部抵抗器経由で40-200mVに変換可能)
3. 動作電圧:9-24V DC
4. 電流消費:3-22mA@24V DC
5. 電力消費:<0.6W
6. 最大回路抵抗:<500Ω@24V DC
7. 保護:逆極性保護
8. 動作温度:-40°Cから+55°C
9. 動作湿度:15~95%RH (不凝縮)
10. 圧力範囲:大気圧 ±10%
11. 保存温度:0°Cから20°C
12. 尺寸 (センサー付き) 45x35x11.9mm
13. 尺寸 (センサーなし) 45x35x11.9mm
14. 重量 (センサーを含む):7.8g
15. 重さ (センサーなし):7.1g
16. 梱包:ESDバッグ (120x150mm)

機能的特徴:

1. 工場前校正:工場でガス校正し,校正データはフラッシュメモリに保存されます.ユーザーは直接使用するか,EC Senseの校正ソフトウェアを通じて二次校正を実行できます.4~20mA信号を直接校正する.
2. センサー状態モニタリング:センサーのパフォーマンスと使用寿命指標,故障信号を入力し,リアルタイム状態 (正常動作,故障,保守が必要,目標ガスを含むか含まない).
3. 高性能: ガス反応が速い. 漂流なく安定したゼロポイント. 強いEMI耐性. 耐毒性のある長寿ガスセンサー.
4. 環境保護:防塵・耐腐層で覆われたPCB
5. 開発効率性:ガスモニタリング機器の開発時間を短縮し,設計コストとリスクを削減し,複雑なガス校正プロセスを排除することで生産サイクルを加速します.機器の信頼性と精度を向上させる.
6. 産業互換性:標準的な4-20mA産業信号モードは,モニタリングシステム,ディスプレイメーター,DCS,PLCなどに迅速な統合を可能にします.

適用分野:

室内および室外におけるガス検出に適しており,以下を含む.

• 産業用ガス安全監視
• 空気の質の監視
• 工業プロセスガス監視
• 半導体ガス浄化監視
  周囲のガスを検出するためのリアルタイムダイナミックデータを提供します.
