商品の詳細:
|
| 定数電流: | 100A | 測定可能な電流範囲: | ±150A |
|---|---|---|---|
| 高精度: | ±0.5% | 早い反応: | <0.5μs |
| 広範囲の動作温度: | -40°Cから+85°C | コイル抵抗: | 30Ω |
| ハイライト: | 閉ループ電流センサー,CSNF161 閉ループ電流センサー,CSNF161-101 電流センサー |
||

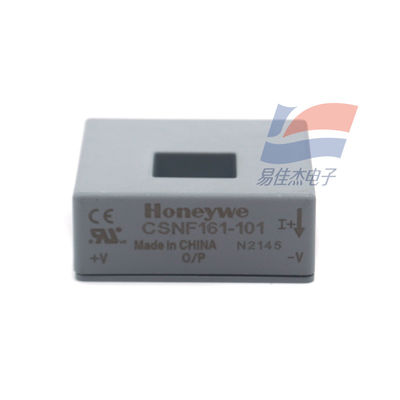

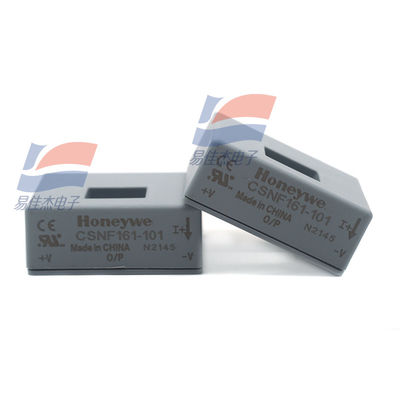

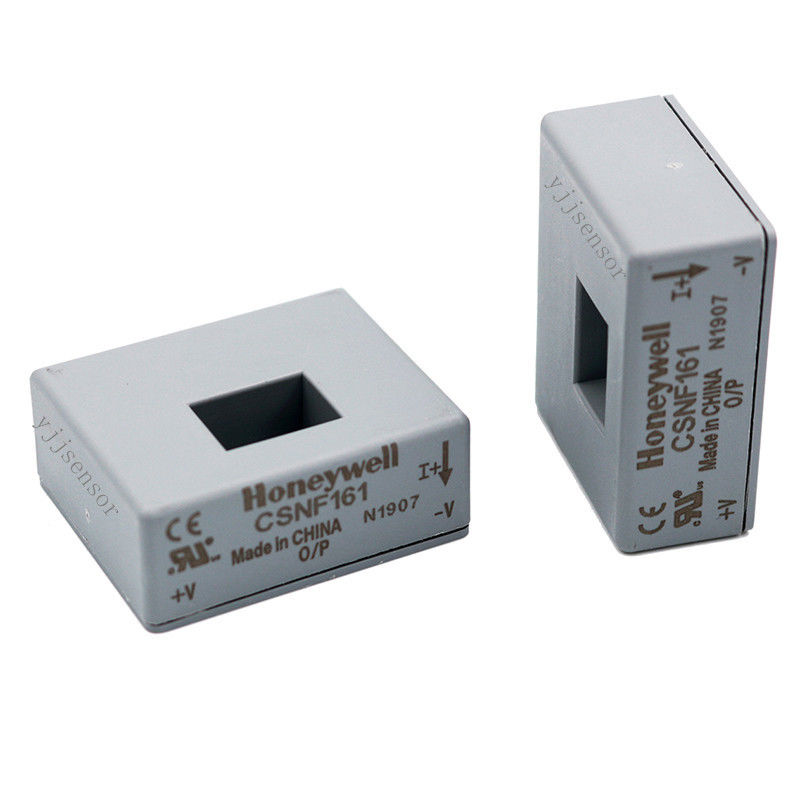

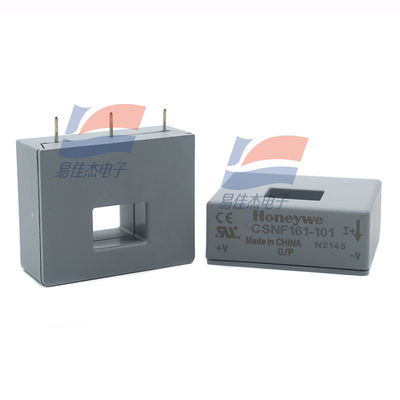

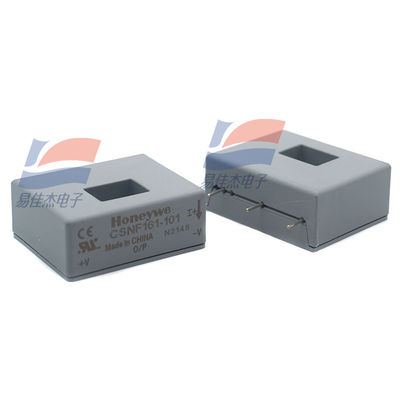

CSNF161 CSNF161-101 フィードバック制御システム用閉ループ電流センサー
基本情報:
測定範囲:
製品の特徴:
動作条件:
応用分野:
| 基本情報 | 製品モデル | CSNF161 - 101 |
| センサータイプ |
閉ループ電流センサー（ ホール効果とゼロ磁束平衡法に基づく フィードバックシステム) |
|
| 測定範囲 | 定格電流 | 100A |
| 測定可能電流範囲 |
±150A (DC、AC、パルスに対応 電流測定) |
|
| 製品特性 | 精度 | ±0.5% |
| 応答時間 | <0.5μs | |
| 電気的絶縁 |
一次回路と二次回路間の 高度な電気的絶縁; 絶縁 電圧: 3kVRMS/50kHz/1分 |
|
| 過負荷耐性 | 強力な過負荷耐性 | |
| 動作温度範囲 | -40℃～+85℃ | |
| 動作条件 | 電源電圧 | ±12V～±15V DC (±5%) |
| コイル抵抗 | 30Ω | |
| 物理的特性 | パッケージタイプ | モジュール、シングルパススルー |
| 寸法 |
幅: 36.5mm、外形長/ 高さ: 29.8mm、 外形奥行き: 14.5mm |
|
| 取り付けタイプ | PCBマウント、スルーホール | |
| ハウジング材質 | PBT | |
| 電気的特性 | 消費電流 | 10mA (公称値)、14mA (最大) |
| 出力タイプ | 電流 | |
| 出力電流 | 100mA | |
| 直線性 | ±0.1% | |
| 周波数範囲 | 0Hz～150kHz | |
| その他の情報 | RoHS準拠 | 準拠 |
| REACH SVHC | SVHCなし |
