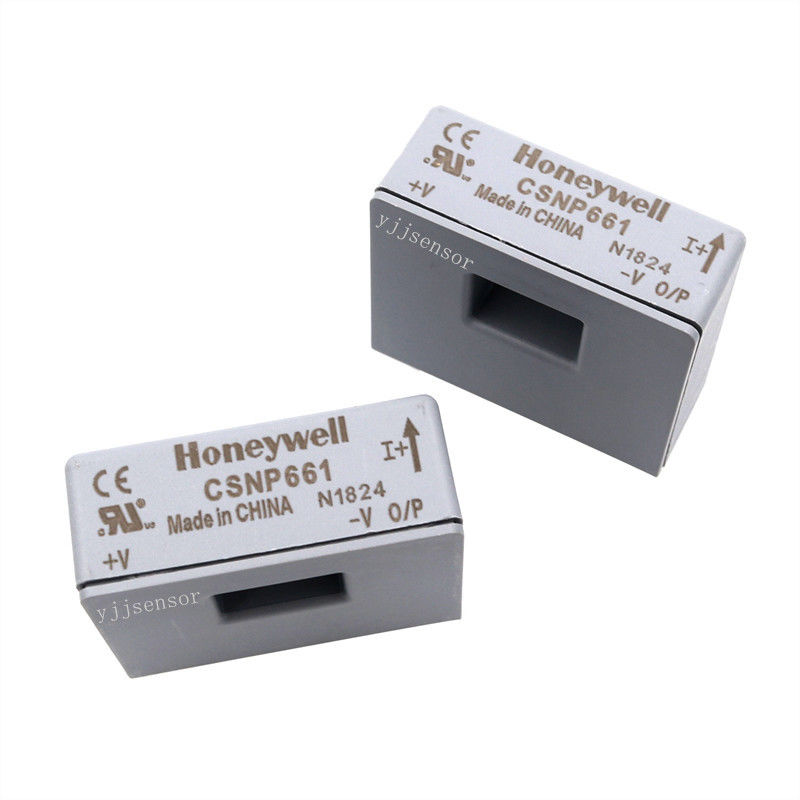

CSNP661 溶接設備のフィードバック制御システム用 閉ループ電流センサー

                      CSNP661 溶接装置フィードバック制御システム用閉ループ電流センサー

基本情報:

• 製品モデル: CSNP661
• ブランド: Honeywell
• センサータイプ: ホール効果とゼロフラックスバランス方式に基づく閉ループ電流センサー
• パッケージタイプ: モジュール、シングルパススルー
• ピン数: 3ピン
• ハウジング材質: PBT

測定範囲:

• 定格電流: 明示的に指定されていません (測定可能範囲: ±90A)
• 測定可能な電流タイプ: DC、AC、およびパルス電流

製品の特徴:

• 高精度: 精度は最大±0.5%
• 高速応答: 応答時間 < 0.5μs
• 電気的絶縁: ホール効果による一次回路と二次回路間の電気的絶縁
• 強力な過負荷能力: 高い過負荷電流に耐えます
• 広い動作温度範囲: -40℃～+85℃
• 優れた直線性: 直線性 ±0.1%

動作条件:

• 電源電圧: ±12V～±15V DC
• コイル抵抗: 30Ω

物理的特性:

• 取り付け方法: PCBマウント、スルーホール
• 寸法: モジュール型シングルパススルー構造 (具体的な寸法は利用できません)
• 重量: 23.375g

アプリケーション分野:

• 可変周波数ドライブ: VFDの電流を監視して、正常な動作と機器の保護を確保します
• 過電流保護: 回路内のリアルタイム電流監視により、設定値を超えた場合に保護をトリガーします
• 電源システム: 安定した供給と保護のために、電力出力電流を監視します
• フィードバック制御システム: 正確な制御のために正確な電流データを提供します
• ロボット工学: モーション制御と故障診断のために、ロボット駆動システム内のモーター電流を監視します
• 溶接装置: 溶接品質と機器の安全性を確保するために電流を監視します
