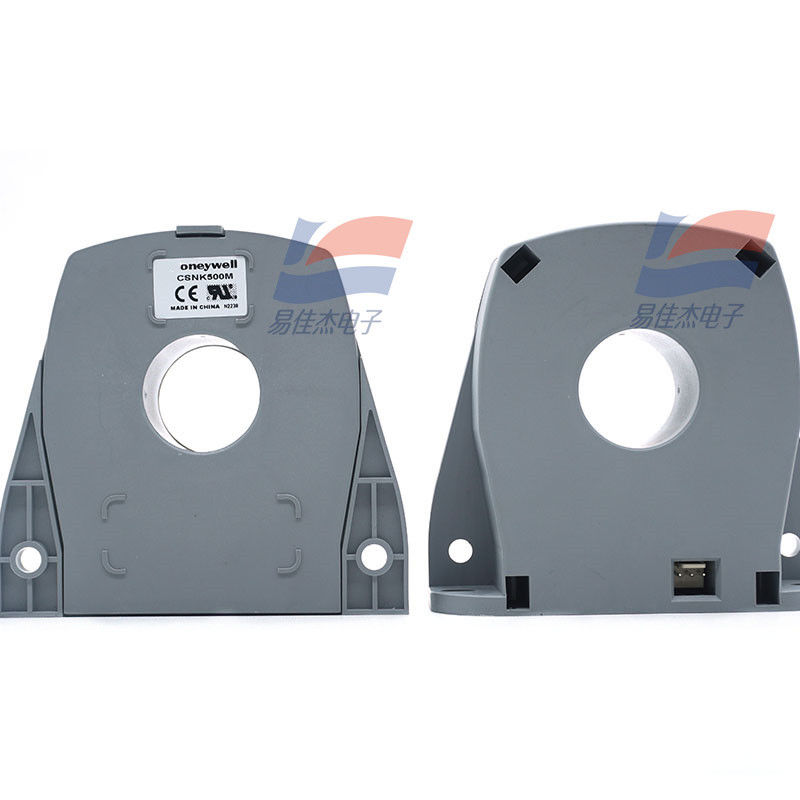

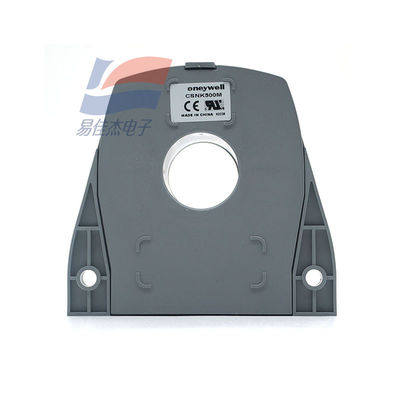

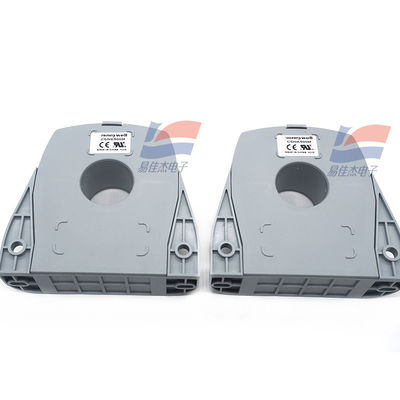

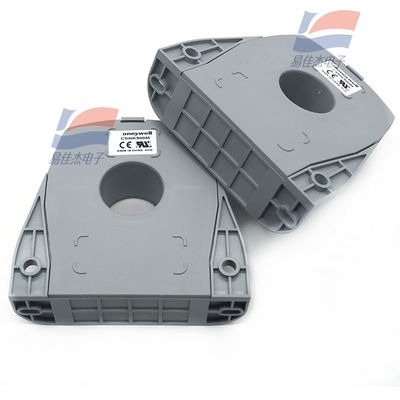

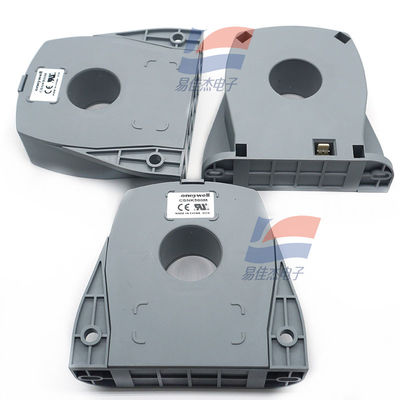

CSNK500M 電流センサー 直流 交流 パルス電流測定

                               CSNK500M 電流センサー 直流、交流、パルス電流を測定

電気的パラメータ:

• 定格電流: 500A rms (公称)
• 測定範囲:
  • 連続電流: 0~±1200A_t
  • ACピーク電流: 0~±1275A_t
• 測定抵抗 (70°C):
  • ±15Vの場合: 0Ω~75Ω ( ±500A)_t 最大; 0Ω~10Ω ( ±1000A)_t 最大
  • ±18Vの場合: 0Ω~100Ω ( ±500A)_t 最大; 0Ω~5Ω ( ±1275A)_t 最大
• アナログ出力電流 (500A時): 100mA
• 巻数比: 1/5000
• 精度 (25°C): ±0.50%lnより優れています
• 電源電圧: ±15~18V DC ( ±5%)
• 一次-二次電気的絶縁: 6KV_rms/50KHz/1分

性能 - 動的パラメータ:

• ゼロオフセット電流 (25°C): ±0.20mAより優れています
• オフセット電流温度ドリフト (0~70°C): ±0.30mAより優れています
• 直線性: ±0.10%より優れています
• 応答時間: 1μsより優れています
• 帯域幅: DC~100KHz
• di/dT追従性: 100A/μsより優れています

技術仕様:

• 動作温度範囲: -40~85°C
• 保管温度範囲: -40~90°C
• 消費電流: 20mA + 出力電流
• 二次内部抵抗 (+70°C): 50Ω
• センサーハウジング: 絶縁プラスチックハウジング
• 取り付けタイプ: 4ピンコネクタ

動作原理:

CSNK500M 閉ループ電流センサーは、磁気補償原理に基づいており、一次/二次回路間の電気的絶縁があります。直流、交流、パルス電流を測定できます。
