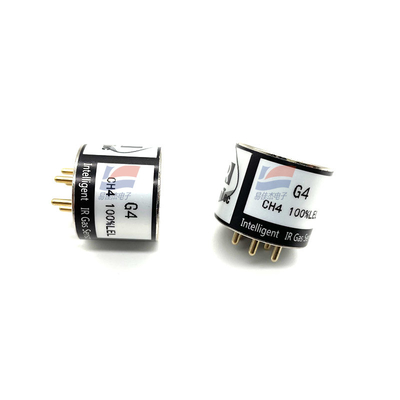

YJJ G4-C2H2 赤外線アセチレンガスセンサー NDIR濃度測定

製品の説明仕様

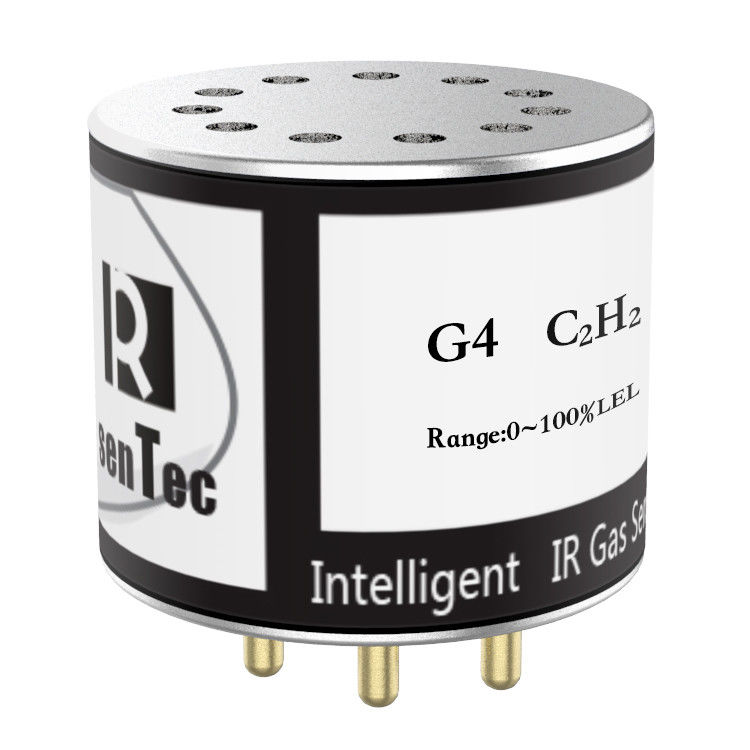

G4-C2H2 赤外線アセチレンガスセンサー NDIR 濃度測定

特徴:

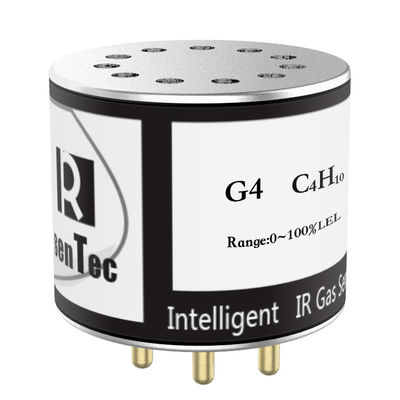

G4 赤外線ガスセンサーは、NDIR 原理に基づいて設計されたインテリジェントな小型ガスセンサーです。特定の赤外線スペクトルの吸収特性を利用して、ガスの濃度を測定します。酸素に依存せず、触媒センサーの毒性現象の影響を受けません。長寿命、高精度、安定した性能を備えています。このセンサーには、アナログとデジタルの2つの信号出力インターフェースがあります。リニアライゼーション処理と温度補償後、ガス濃度値信号を直接出力できるため、使いやすくなっています。

目的

G4 赤外線ガスセンサーは、メタン、二酸化炭素、炭化水素可燃性ガスなどのガスを測定でき、最大100% VOLの範囲に対応します。

このセンサーは、「GB 15322 可燃性ガス検知器」、「AQ 6211-2008 炭鉱用非分散型赤外線メタンセンサー」、および「AQ 1052-2008 鉱山二酸化炭素センサーの一般技術条件」の要件に準拠しており、工場、交通トンネル、エネルギー、電力、石油および石油化学産業、炭鉱トンネル、ガス抽出などの危険な環境で使用できます。健康と安全の監視のためのより多くの産業環境。

G4 赤外線ガスセンサーの動作条件:

動作温度 ------ (-40～+70)℃;

動作湿度 ------ 最大98% RH、結露なし;

大気圧 ------ 80～120 kPa; 特性

• 高分解能、0～10% Vol範囲で0.01%、10%～100% Vol範囲で0.1%の分解能。

• 測定範囲は0～100% VOLに達することができます。

• リニアおよび温度補償データ出力。

• デジタルおよびアナログ信号出力モード。

• -40℃～70℃の動作温度範囲。

• 長期安定性、容易な校正。

• 触媒センサーの「毒性」現象なし。

• 酸素依存性なし。

• 本質安全防爆。

電気的パラメータ

入力電圧: 3.0 - 5.5 VDC

動作電流平均

< 70 mA @ 3 VDCピーク

< 140 mA @ 3 VDC

予熱時間

3分*

* 校正を開始する前に、60分以上予熱することをお勧めします。

アナログ電圧出力: 0.4 - 2.0 VDC (負の濃度出力: 0.24 - 0.4 V、オーバーレンジ出力: 2.0 V - 2.4 V)

デジタル信号出力: TTLレベル

保証期間

18ヶ月*

* 以下の状況は保証の対象外です: 結露、水の浸入、埃の浸入、落下、衝撃、溶接、分解、腐食、過熱使用、ラベルの剥離など。

アプリケーション環境

動作温度

-40℃～70℃ (メタンおよび炭化水素ガス)

0℃～50℃ (CO2)*

* CO2の広い温度アプリケーション環境 (-40℃～70℃) の場合、注文時に特別な指示を提供する必要があります

動作湿度

0% RH～98% RH (結露水なし)*

* センサーの精度に影響を与える可能性があります。除塵と除水の前処理を行うことをお勧めします

防爆マーキング: Ex ia I Ma および Ex ia II C T4 Ga デュアル認証

保護レベル: IP65 (防水通気膜付き、*防水通気膜はT90に影響を与える可能性があります)、注文時に防水通気膜を選択できます仕様
