YJJ WF200S シリコン構造MEMS差圧センサー（測定範囲0～10 kPa）は、医療モニタリングに使用されます。

製品の説明:

0～10 kPaの範囲のWF200Sシリコン構造MEMS差圧センサーは、医療モニタリングに使用されます。

特徴:

WF200S圧力センサーは、完全シリコン構造のMEMS差圧センサーです。
WF200SはHewittフルブリッジ設計を採用しています。標準動作電源下で、0～10 kPa（複数の範囲でカスタマイズ可能）の圧力の正確な測定を実現し、出力電圧との良好な線形関係を示します。

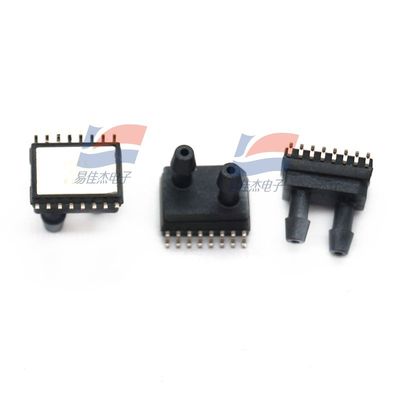

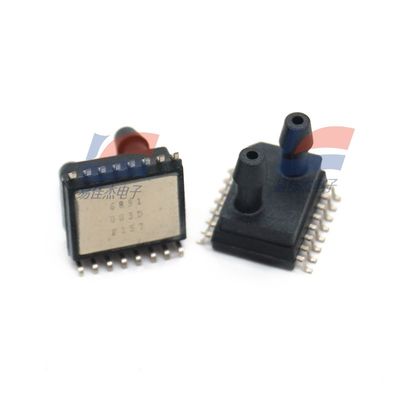

WF200Sシリーズ圧力ジェネレーターは、デュアルセンサーエアノズル構造を採用し、SOIC 16形式でパッケージされています。
WF200Sは、血圧計、人工呼吸器、肺機能計、血液透析装置、動脈硬化検出器など、さまざまな医療機器に適用できます。
WF200S差圧センサーは、複数の測定範囲のカスタマイズをサポートしています。
現在の範囲：5KPa、10KPa、20KPa、40KPa、100KPa、200KPa、300KPa。

WF200S製品には、次の主な特徴があります。
高感度
高い信頼性
高精度

高い安定性
圧力範囲：0～10 kPa（差圧）
定電圧電源：0V～10V
定電流電源：0mA～2mA
動作温度範囲：-40～+125℃
サイズ：10.3 X 10.3 X 10.3 mm

パラメータ名 外部条件 最小 標準 最大 単位 備考

一般的な特性

圧力範囲 - 0～10; 0～40; 0～200 kPa 1

過負荷圧力 TA = 25℃ 2X FS

爆発圧力 TA = 25℃ > 3X FS

動作温度 - -20～+85 ℃

保管温度 - -40～+125 ℃

媒体適合性：空気および非腐食性ガス

電気的特性

励起電圧 TA = 25℃ 5～10 V

励起電流 TA = 25℃ 1～2 mA

ブリッジアーム抵抗 TA = 25℃ 4、5、6 kΩ 2

ゼロ点オフセット TA = 25℃ -15～0～15 mV

フルスケール出力 TA = 25℃

45、60、75 mV 10kPa範囲

60、75、90 mV 40kPa範囲

70、90、110 mV 200kPa範囲

直線性 TA = 25℃ -0.3～0.3 %VFS 最良適合直線

ゼロ点オフセット温度係数 TA = 25℃ -0.08～0.08 %VFS

フルスケール出力温度係数 TA = 25℃ -0.27～-0.22～-0.17 %VFS /℃ 定圧励起

フルスケール出力温度係数 TA = 25℃ -0.03～0.03 %VFS /℃ 定電流励起

抵抗温度係数 TCR TA = 25℃ 1600～2000 ppm/℃

圧力ヒステリシス TA = 25℃ -0.1～0.05～0.1 %VFS

温度ヒステリシス TA = 25℃ -0.3～0.3 %VFS
