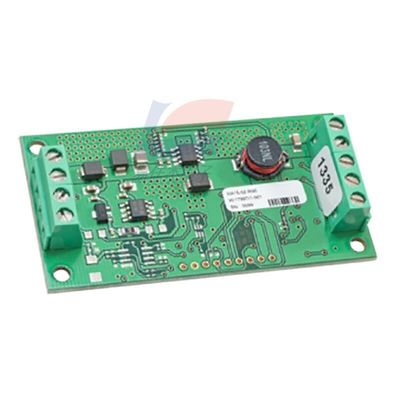

YJJ OXY-LC-A25-455 OXY-LC-485 空気圧測定用酸素センサーインターフェースボード

製品説明:

OXY-LC-A25-455 OXY-LC-485 酸素センサーインターフェースボードは,空気圧の測定に使用されます

特徴:

電源と電源を供給するために必要な電子機器を提供します

制御SSTのジルコニウム二酸化物 (ZrO2) の範囲

センサー

• バロメトリック 圧力 センサー内蔵

補償

インターフェースに設置されたスクリュー端末で

逆電圧と一時超電圧

利益

アダプティブ・ソフトウェア・フィルタリングにより 急速なセンサーが

安定した酸素出力と結合した反応

高精度の線形出力

機種 機種 機種 機種

供給電圧

RS485 バリアント: 8°28VDC

アナログ型: 20~28VDC

24VDCで最大600mAの電流

1.2A 最大 12VDC で

デジタル出力 RS485 (Modbus RTU)

またはPWM

アナログ出力 4 〜 20mA,負荷 600Ω 最大

または 0 〜 10 VdC;負荷 10kΩ分

温度制限

保存: -40°Cから+85°C

動作: -30°Cから+70°C

動作圧の限界1 260~1260mbar絶対

1) 正確な気圧補償のためのセンサーとインターフェース

2) 0.1% O2 の下での長時間操作は,センサー要素を損傷させる可能性があります.

3) アナログ出力変数で表示される精度は,デフォルトの校正値で校正された場合に有効である. RS485変数

指定された精度は,0.1〜25%の範囲で標準の20.7%O2で校正されたとき有効である.最大精度のために

25%以上のO2は,インターフェースとセンサーが認証されたガスを使用して,必要な範囲の完全なスケールに校正されるべきです.

酸素範囲 (アナログ出力) 0.12~25% O2

または0.12~100% O2

酸素範囲 (Modbus RTU) 0.12~100% O2

カリブレーション後の精度3 0.5% O2

カリブレーション後の繰り返し性 0.5% O2

出力解像度は0.01% O2

応答時間 (ステップ10~90%)

スピードレスポンスセンサー接続: 4s

標準応答センサー接続: 15s

初期温める時間 (安定した出力まで) 5~10分

出力不活性起動遅延 (ヒーターの加熱)

オフモードからオンモード: 60s

待機状態からオンモード (RS485のみ): 20秒

メーカー:SSTセンシング
製品タイプ: 圧力センサー開発ツール RoHS:
製品:センサーインターフェースボード
タイプ:酸素センサー
評価のためのツール:気圧
動作電源電圧: 8Vから28V
商標:SSTセンシング
説明/機能:酸素センサーインターフェースボード
インターフェースタイプ:RS485
最大動作温度: + 70 °C
最低動作温度: - 30 °C
製品タイプ: 圧力センサー開発ツール 1
サブカテゴリ:開発ツール
部品番号 偽名:M-OXY-LC-A25-455
単位重量: 46.164g

仕様:
