CSNS300M-002S 産業自動化電源電子機器用の閉ループ電流センサー

CSNS300M-002S 産業自動化電源電子機器用の閉ループ電流センサー

商品の詳細:

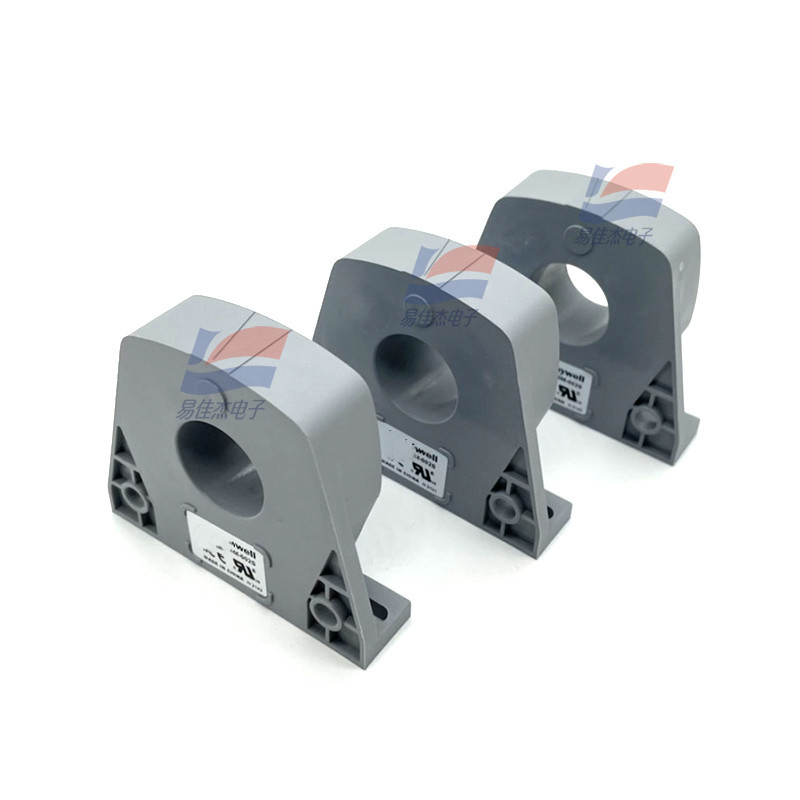

CSNS300M-002Sは,磁気補償原理に基づいた閉ループ電流センサーである.直流 (DC),交流電流 (AC),パルス電流を測定することができる.詳細な仕様は以下のとおりです:

応用:

• 産業自動化:高速駆動機,サーボシステム,高電圧周波数変換機で使用され,リアルタイムで電流を監視し制御し,設備の安定した動作を保証します.
• パワーエレクトロニクス: 電源,ワットメーター,精密な電流測定のためのエネルギー貯蔵システムに適用される.電源変換効率を最適化し,電路を過電源から保護するのに役立ちます.
• 新エネルギー場: 電気,太陽光発電システム,新エネルギー車両に適しており,直流,交流,パルス電流を検出する.再生可能エネルギー機器と電気駆動システムの安全かつ信頼性の高い運用を支援する.
• 電気安全保護: 異常な電流状態を迅速に特定し,保護メカニズムを起動するために,過電源保護装置と地上の故障検出器に設置される.
• ロボティクスとモーション制御: ロボットアームと精密なモーションシステムに正確な電流フィードバックを保証し,機械的な動きをスムーズかつ正確に制御することができます.

特徴:

• 広い測定範囲: 300A.t rms で評価され,測定範囲は0~±600A.t で,低電流と高電流の両方のシナリオに対応できる.
• 高精度: 25°Cで ±0.75%以上の精度で,重要なアプリケーションで信頼性の高い電流データを保証する.
• 急速な応答: 500ns の間の応答時間で,急速な電流変化 (例えば,パルス電流) のリアルタイム追跡を可能にします.
• 優れた線形性:線形性は ±0.20%以上であり,入力電流と出力電流の間の正確な比例関係を維持する.
• 強い電気隔離: 主要面と二次面の間に 6KV rms の隔離があり,高電圧の危険からユーザーと機器を保護します.
• 広範囲の温度安定性: -40°Cから85°Cまで安定して動作し,厳しい産業環境に適しています.
• 低温漂流: 0~70°Cで ±0.60mA の範囲でオフセット電流漂流,温度変動による測定誤差を最小限に抑える.
• 高度 dI/dT能力: >100A/μs の電流変化を追跡し,高速電流応答を必要とするアプリケーション (例えばモータードライブ) に最適である.
• コンパクトなデザイン: 穴を抜ける主要接続と4ピン次要接続で隔離されたプラスチック製のハウジングで,狭いスペースで簡単に設置できます.
• ユニバーサル電源: ±12~18VDCに対応し,異なる電源設定に柔軟性がある.
