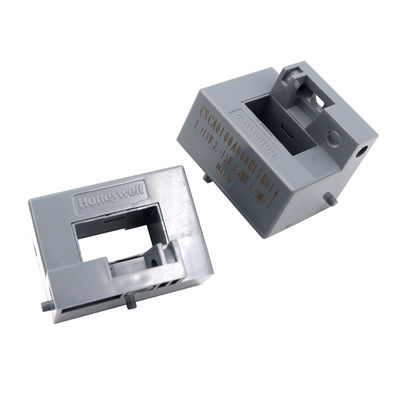

CSCA0100A000B15B01 ホール効果ベースの UPS 通信用電源用オープンループ電流センサー

      CSCA0100A000B15B01 UPS通信電源用ホール効果オープンループ電流センサ

製品詳細:

CSCA0100A000B15B01は、ホール効果に基づくオープンループ電流センサです。詳細な仕様は以下のとおりです:

基本パラメータ:

• 定格電流: 100A RMS (25℃時)。
• 測定範囲: ±300A。
• 測定抵抗: 70℃時 (±15V、±25A.t max): 最小54ohm、最大360ohm。
• アナログ出力電流: 25mA。
• ターン比: 1000。
• 精度 (25℃時): 最大±0.5% (ゼロオフセット効果を含む)。
• 供給電圧: ±12~15V (±5%)。

パラメータ:

• センサタイプ: ホール効果、オープンループ。
• 出力タイプ: アナログ。
• 出力抵抗: >10k ohm。
• 動作温度: -10℃～80℃。
• 保管温度: -25℃～85℃。

性能特性:

• ホール効果原理に基づく: ホール効果デバイスを利用し、その出力電圧は印加された磁場の振幅と位相に線形に関連しており、AC、DC、およびパルス電流の正確な測定を可能にします。
• 低消費電力: 低消費電力で省エネ要件を満たします。
• 優れた電気的絶縁: 一次回路と二次回路間の高いレベルの電気的絶縁を提供し、安全で信頼性の高い動作を実現します。
• 高速応答速度: 応答時間は通常マイクロ秒の範囲であり、電流の変化に迅速に対応できます。

応用分野:

可変速ドライブ、過電流保護、UPSおよび通信電源、電流フィードバック制御システム、

ロボット工学、その他の分野に適しています。

パッケージングと接続:

• Molex型コネクタを採用し、容易な取り付けと接続を実現。
• 通常、フランジを介して取り付け可能で、ある程度の機械的安定性を提供します。
