商品の詳細:
|
| 定数電流: | 25°Cで 300A RMS 名値 | 電流範囲を感知する: | ±900A |
|---|---|---|---|
| 電源電圧: | ±15VDC±5% | 電源電流: | 標準 17mA |
| 正確さ: | ±2% | 周波数帯域: | DCから50kHz |
| ハイライト: | オープンループのホール効果電流センサー,周波数変換器の電流センサー,ホール効果超電流保護センサー |
||

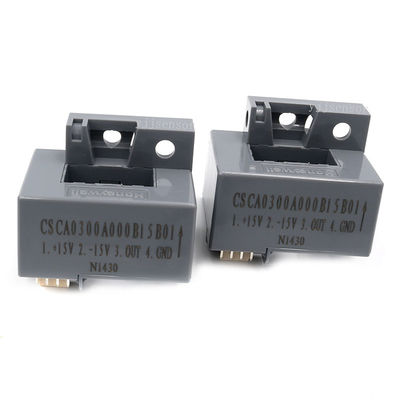

CSCA0300A000B15B01 周波数コンバータのためのオープンループホール効果電流センサー 過電流保護
作業原理:
ハール効果原理に基づいて 主導体を通過する電流は 導体周りに回転する磁場を生成しますこの磁場は磁気感受性のある材料で作られた磁気コアによって集められ,コアの空気の隙間に集中しますハール効果装置 (HED) は,空気隙間に配置され,その出力は,主要電流の振幅と相に比例します.センサーは,プライマリ電流に対する事前に設定された出力感度を提供します..
適用分野:
周波数変換器,過電源保護,不中断電源 (UPS),電信電源,電流フィードバック制御システム,ロボット技術,その他の分野に適しています.
| 定位電流 | 25°C の 300A RMS 名値 |
| 電流範囲を感知する | ±900A |
| 電源の電圧 | ±15VDC±5% |
| 電源電流 | 典型的な17mA |
| 出力型 | 出力電圧 |
| 精度 | ±2% |
| 線形性 | <±1% |
| 周波数範囲 | DCから50kHz |
| 応答時間 | 3μsから7μs |
| ゼロ電流オフセット | <±20mV |
| オフセット熱漂流 | IpN=50Aで <±3mV/°C; IpN=100Aから600Aで <±1.5mV/°C |
| 住宅用材料 | PBTポリエステル |
| 高さ | 29mm |
| 長さ | 40mm |
| 幅 | 35mm |
| 動作温度 | -10°Cから80°C |
| 貯蔵温度 | -25°Cから85°C |
