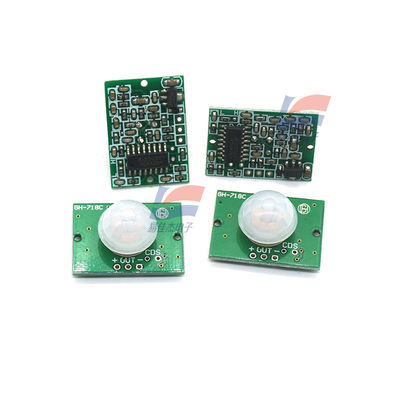

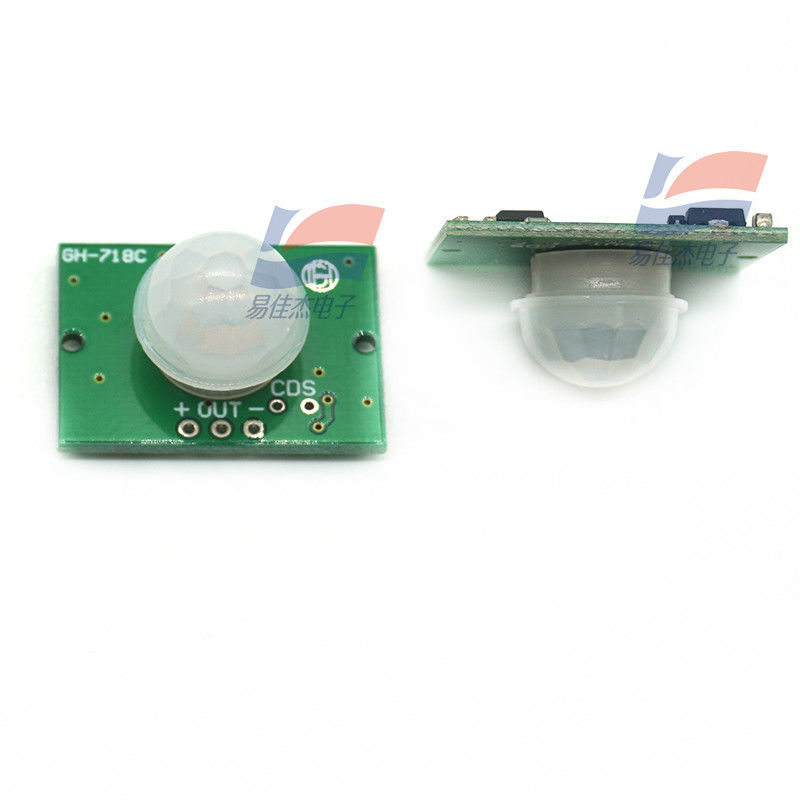

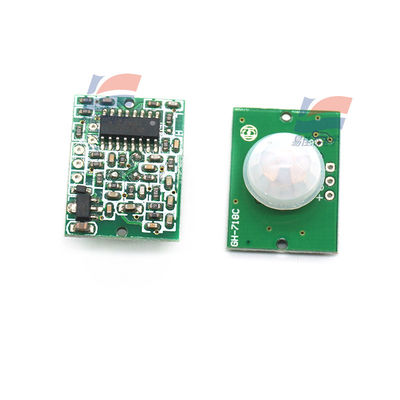

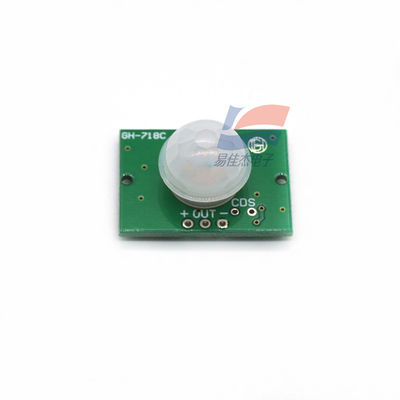

YJJ GH-718A/B/C ミニチュア熱発光感知センサーモジュール

製品の説明:

YJJ GH-718A/B/C 小型熱電型人体赤外線センシングセンサーモジュール

特徴:

赤外線技術に基づく自動制御製品は、高感度と高い信頼性を持ち、様々な自動センシング電気機器に広く使用されています。

特徴:

1. 全自動センシング：人がセンシング範囲に入ると、ハイレベルが出力されます。人がセンシング範囲から出ると、ハイレベルは自動的に遅延してオフになり、ローレベルが出力されます。

2. 光感度制御（オプション、工場出荷時は未設定）：光感度制御を設定できます。日中や光が強い場合は感知しません。

3. 2つのトリガー方法：（ジャンパーで選択可能）

a. 非繰り返しトリガー方法：センシング出力がハイレベルになると、遅延期間が終了した後、ハイレベルは自動的にローレベルに変わります。

b. 繰り返しトリガー方法：センシング出力がハイレベルになると、遅延期間中にセンシング範囲内で人の活動があれば、出力はハイレベルのままで、人が出てからハイレベルが自動的にローレベルに変わります（センシングモジュールは各人の活動を検出し、遅延期間を自動的に延長し、最後の活動時間を遅延時間の開始点とします）。

4. センシングロックアウト時間（デフォルト設定：ロックアウト時間なし）：各センシング出力（ハイレベルからローレベル）の後、ロックアウト期間をすぐに設定できます。この期間中、センサーはセンシング信号を受け付けません。この機能は、「センシング出力時間」と「ロックアウト時間」の間隔動作を実現し、間隔検出製品に適用できます。同時に、この機能は、負荷切り替え中に発生する様々な干渉を効果的に抑制できます（この時間は、数分の1秒から数十秒まで設定できます）。

5. 広い動作電圧範囲：デフォルト動作電圧DC5V-20V（カスタマイズ可能な範囲DC3V-DC24V）

6. 低消費電力：静止電流<50マイクロアンペア、特にバッテリー駆動のアプリケーションに適しています。

7. ハイレベル出力信号：様々な回路に簡単に接続できます。

技術パラメータ:

1. 動作電圧：DC5V-20V（カスタマイズ可能な範囲DC3V-DC24V）；2. 静止消費電力：<50マイクロアンペア；3. レベル出力：ハイ3.3V（他の電圧値はカスタマイズ可能）；ロー0V；

4. 遅延時間：数分の1秒から数分間の範囲内で設定可能；5. ロックアウト時間：数分の1秒から数十秒間の範囲内で設定可能

6. トリガー方法：L - 非繰り返し；H - 繰り返し；7. センシング範囲：<140度の円錐角、7メートル以内（センシング距離は使用するレンズによって決定され、数センチメートルから7メートル以内でカスタマイズ可能）。

8. 動作温度：-15 - +70度；9. PCBサイズ：28*38mm、ネジ穴間隔32.5mm；10. センシングレンズサイズ（直径）：23mm（デフォルト）；その他：12.7mm；8mmも選択可能。

I：人体赤外線センシング製品:

1：GH-807 人体赤外線センシングスイッチ

2：GH-918 赤外線有線プローブ

3：GH-9181 ペット対策赤外線有線プローブ（シングルチッププログラム制御）

4：GH-032 カーテン型赤外線有線プローブ

5：GH-7832 天井型赤外線有線プローブ

II：人体赤外線センシングモジュールタイプ:

1：GH-7181A/B 人体赤外線センシングモジュール（低消費電力：50uA、小型A3828B3224mm）

2：GH-7182 人体赤外線センシングモジュール（低温耐性：-40度）

3：GH-7183 人体赤外線センシングモジュール（低消費電力：50uA、小型3224mm、負荷電流0.5A）

III：超音波センシングモジュールタイプ:

1：GH-311 超音波センシングモジュール（小型4619mm）

2：GH-311R 送受信モジュール

3：GH-311T 送信モジュール

IV：ガスセンシングモジュールタイプ:

1：GH-310 ガスセンシングモジュール（小型3826mm）

1：GH-312 煙センシングモジュール（小型3322mm）

V：湿度モジュールタイプ:

1：HTF2232 周波数出力湿度モジュール

2：HSM-20G 電圧出力湿度モジュール

VI：一般315M/433M高周波トランシーバーモジュールタイプ:

1：GH-2082：（315M/433M受信モジュール）

2：GH-682：（315M/433Mデコード付き受信モジュール）

3：GH-610：（315M/433M送信モジュール）

VII：一般315M/433M高周波産業用コントローラー（リレー付き）タイプ:

1：GH-1226 産業用コントローラー（4/6リレーチャンネル、シングルチッププログラム制御）

2：GH-1228 産業用コントローラー（8/12リレーチャンネル、シングルチッププログラム制御）

3：GH-1228 産業用コントローラー（8/2グループの4リレーチャンネル、シングルチッププログラム制御）

4：GH-1228 産業用コントローラー（12/3グループの4リレーチャンネル、シングルチッププログラム制御）

アプリケーション範囲

セキュリティ製品

人体センシングおもちゃ

人体センシング照明器具

産業用自動制御など

主な技術パラメータ:

1 動作電圧：DC 3.7~20V

2 静止電流：50uA

3レベル出力：ハイ3.3V、ロー0V

4. 継続時間：3～900秒で調整可能

5. センシング角度：110度

6. センシング距離：3メートル
