YJJ GH-719 マイクロ波センサー移動モジュール 10.525 GHz でドップラーレーダー原理を使用

製品の説明：

YJJ GH-719 マイクロ波センシング変位モジュールは、10.525 GHz でドップラーレーダー原理を利用しています。

特徴：

GH-719 マイクロ波変位モジュール ユーザーマニュアル

GH-719 マイクロ波センシング変位モジュールは、ドップラーレーダー原理に基づいて設計されたマイクロ波移動物体検出器です。マイクロ波周波数は 10.525 GHz です。DC 6～20V の電源を接続するだけで直接動作します。

GH-719 マイクロ波誘導変位モジュールの信号処理は、シングルチップマイクロコンピュータプログラムを使用して実行され、高い信頼性を確保しています。回路基板には 16 段階の感度調整があり、検出距離は 0.3 ～ 10 メートルの範囲で調整できます。4 つのトリガーモードオプションがあり、信号出力時間は 2 秒、3 秒、10 秒、20 秒です。感光性抵抗を追加することで、日中のトリガーを抑制できます。主に、自動ドア制御とスイッチング、産業用自動制御、屋内および屋外のセキュリティ防止システム、ATM 自動引き出し機の自動ビデオ制御システム、屋外安全警告などに適用されます。

GH-719 マイクロ波誘導変位モジュールは、非接触検出タイプのモジュールです。高周波干渉に対する耐性が強く、温度、湿度、光、気流、または埃の影響を受けません。特定の厚さのプラスチック、ガラス、木材、その他の非金属エンクロージャ内に設置できるため、さまざまな製品や機器の制御に便利です。

2. 回路基板調整手順：

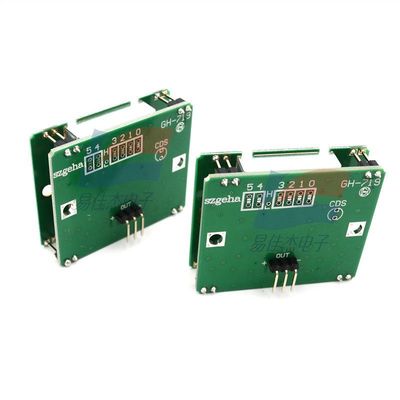

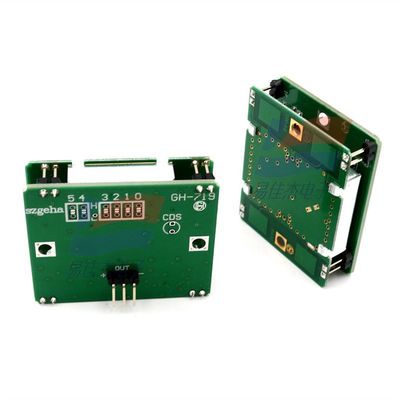

A 16 段階の感度調整：回路基板には、0、1、2、3 とマークされた 4 つの接続ポイントがあります。

以下の図のように 4 つの接続ポイントを短絡させることで、感度は 16 段階で調整でき、検出範囲を 0.3 メートルから 10 メートルまで調整できます。

2：4 つの接続ポイントが切断されています。検出距離は最も近く、0.5 メートル以内です。

3：接続ポイントの短絡は 1 で、短絡なしは 0 です。すべて短絡すると、感度は最大になります。調整は次のとおりです：

1：0000

2：0001

3：0010

4：0011

5：0100

6：0101

7：0110

8：011

8：1000. 9：1001. a：1010. b：1011. c：1100. d：1101. e：1110. f：1111.

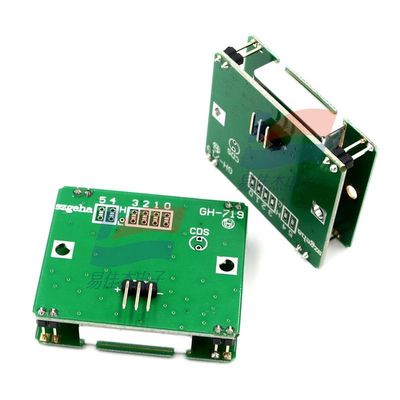

B の 4 つの調整モード：回路基板には、4 と 5 とマークされた 2 つの接続ポイントがあります。

1：00 - 非繰り返しトリガーモード：

移動物体が検出されると、3 秒間のハイレベル信号が出力され、その後プロセスが停止します。2 秒の遅延後、検出が繰り返されます。移動物体が再び検出されると、2 秒間のハイレベル信号が出力され、このプロセスがサイクルで続きます。移動物体が検出されなくなるまでサイクルが繰り返され、その後ハイレベル信号出力が停止します。

2：01 繰り返しトリガータッチモード、2 秒の遅延時間：

移動物体が検出されると、2 秒間のハイレベル信号が出力されます。この 2 秒間、モジュールは 1 秒あたり 30 回の周波数で物体の動きを継続的に検出します。物体の動きが再び検出されると、時間はさらに 2 秒延長され、物体の動きが検出されなくなるまで続きます。

ハイレベル信号は 2 秒遅延してから停止します。

3：10 繰り返しタッチトリガーモード、10 秒の遅延時間：

移動物体が検出されると、10 秒間のハイレベル信号が出力されます。この 10 秒間、モジュールは 1 秒あたり 30 回の周波数で動作します。

継続的な監視。物体の動きが再び検出されると、時間はさらに 10 秒遅延され、移動物体が検出されなくなるまで続きます。

ハイレベル信号は 10 秒遅延してから停止します。

4：10 繰り返しトリガーモード、20 秒の遅延時間：

移動物体が検出されると、20 秒間のハイレベル信号が出力されます。この 20 秒間、モジュールは 1 秒あたり 30 回の周波数で動作します。

継続的な検出。物体の動きが再び検出されると、時間はさらに 20 秒遅延され、移動物体が検出されなくなるまで続きます。

ハイレベル信号は 20 秒遅延してから停止します。

CDS 光抵抗：

光抵抗を接続することで、日中や明るい光の環境でのトリガーを防止できます。

2：有効なアクションをトリガーする：

光抵抗を接続すると、暗い場所や薄暗い環境で移動物体が検出されたときにトリガーできます。選択されたトリガーモード期間中、光が暗から明るさに変化しても、出力信号がローレベルになるまでトリガー状態と遅延時間を変更することはできません。その後、光抵抗が有効になります。

注記：

感度とトリガーモードを選択した後、新しい選択機能を実行するには、マイクロコントローラーの電源を切り、リセットする必要があります。

3. 主な技術パラメータ：

1 中心周波数：10.525 GHz

2 動作電圧：DC 6V ± 20V

3 静止電流：6mA 4 ハイ/ロー出力レベル：5V/0V

5 3 dB アンテナパターン - 方位角 80 ° 6 3 dB アンテナパターン - 仰角 40 °

7. 誘導距離：0.3 - 10 メートル、16 段階で調整可能。8. トリガーモード：4 つのオプションが利用可能。

9. 周囲温度：-30 - 70 度摂氏

10. 寸法：45 * 37 * 18 mm
