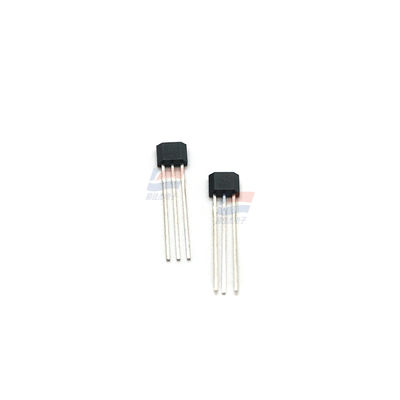

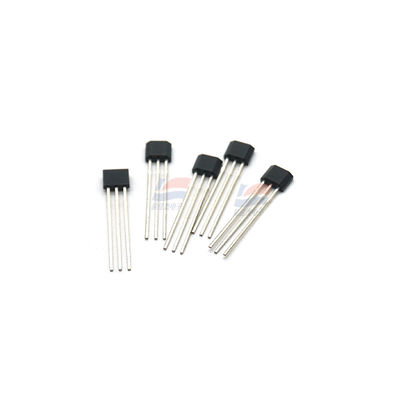

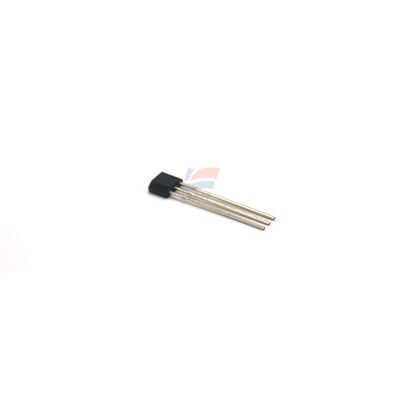

CS3040 ハール効果センサー 電力供給の幅広く電圧範囲

                             CS3040ホール効果センサ 広範囲電源電圧

製品構成:

CS3040ホール効果センサは、電圧レギュレータ、ホール電圧発生器、差動増幅器、シュミットトリガ、およびオープンコレクタ出力段で構成されています。

動作原理

入力は磁気誘導強度であり、出力はデジタル電圧信号です。これは単極動作の磁気感応回路であり、長方形または円筒形の磁石下での動作に適しています。

製品の特徴:

• 広範囲電源電圧。
• 高速スイッチング速度、瞬間的なジッタなし。
• 広い動作周波数範囲（DC〜100KHz）。
• 長寿命、小型、および便利な設置。
• トランジスタやTTL、MOSなどの論理回路に直接インターフェースできます。

制限パラメータ:

• 電源電圧：4.5V〜24V。
• 磁気誘導強度：無制限。
• 出力電流：最大10mA。
• 動作環境温度（タイプI）：-40℃〜125℃。
• 保管温度：-55℃〜150℃。

電気的特性（TA = 25℃）

• 出力低レベル電圧：標準値は0.05V、最大値はVcc = 4.5V〜24Vのとき1.2V。
• 出力リーク電流：標準値は8μA、最大値はVo = VccmaxかつVCCがオープン回路のとき12μA。
• 電源電流：標準値は0.12mA〜0.14mA。
• 出力立ち上がり時間：標準値はVcc = 12VかつRL = 480Ωのとき0.12μs。
• 出力立ち下がり時間：標準値はVcc = 12VかつCL = 20pFのとき0.14μs。
