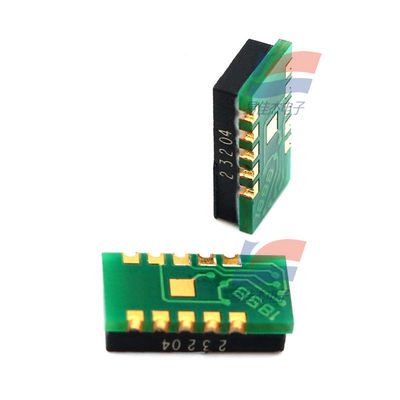

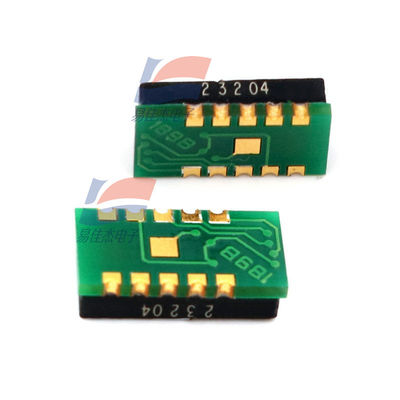

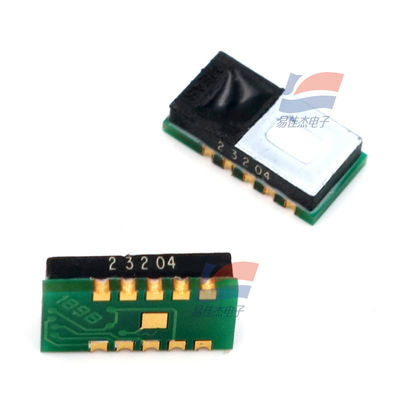

HTU11F 温度 湿度 統合センサー ミニチュアサイズ と 非常に低電力消費

             HTU11F 温度湿度統合センサー 小型サイズ、超低消費電力

1. 概要:

HTU1x (F) シリーズは、小型デジタル温度・湿度統合センサーシリーズです。Humirel の高性能湿度センシング素子をベースに、HTU1x (F) シリーズモジュールは、OEM アプリケーション向けに正確で信頼性の高い温度と湿度測定データを提供します。このセンサーは、センシング素子と信号処理回路を小型回路基板に統合し、完全に校正されたデジタル信号を出力します。

2. 特徴:

• 完全互換性があり、標準環境での校正は不要です。
• 長期間の結露状態から迅速に回復できます。
• 鉛フリー材料で製造されており、リフローはんだ付けに適しています。
• 各センサーには、製造元の追跡可能性のために固有のマークが付いています。
• 小型サイズで、超低消費電力です。

3. 性能仕様:

• 電源電圧: ピーク値は 3.6Vdc で、推奨動作電圧範囲は 3.2V - 3.4V です。
• 湿度測定範囲: 0 ～ 100%RH。
• 温度測定範囲: -40 ～ 105℃。
• 最大電力: 2.5mW。
• 湿度測定精度: 10 ～ 95%RH の範囲で ±3.5%RH (HTU11F)。
• 温度測定精度: 25℃ で ±0.4℃。
• 分解能: 湿度 12 ビット分解能、0.05%RH; 温度 14 ビット分解能、0.01℃。
• 測定時間: 湿度 12 ビット測定で 110ms、温度 14 ビット測定で 210ms。
• 応答時間: 湿度応答時間は 5 ～ 10 秒、温度応答時間は 10 秒です。

4. 電気的特性:

• 消費電流: T = 25℃、Vdd = 3.3V で、標準値は 250μA、最大値は 700μA です。
• 通信インターフェース: デジタル 2 線式インターフェース。

5. ピン定義:

• GND: 電源グランド。
• DATA: シリアルデータポート、双方向。
• SCK: シリアルクロック、入力専用。
• VDD: 電源入力。デカップリングとフィルタリングのために、VDD と GND の間に 100nF のコンデンサを追加する必要があります。
