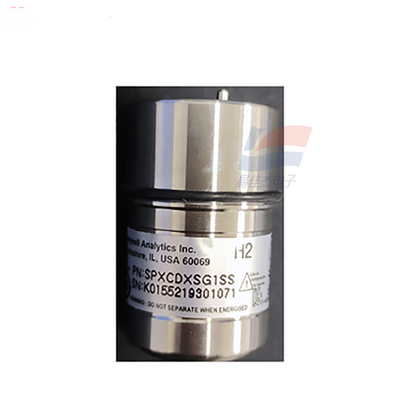

YJJ SPXCDXSG1SS XCDガス検出器は,燃えるガスの検出機器に使用されます.

製品の説明:

YJJ SPXCDXSG1SS XCD ガス検知器は、可燃性ガス検知器に使用されます。

特徴:

Sensepoint XCD ガス警報器は、可燃性、爆発性、または有毒ガスが存在する可能性のある場所に設置される固定デバイスで、空気中の可燃性ガス、有毒ガス、および酸素の濃度を検出するために使用されます。 XCD（「Exceed」を意味する）ガス警報器は、ガス検知技術のすべての利点を統合し、広く使用されている固定ガス検知器の更新版です。そのコストパフォーマンスは、既存の同様の製品よりもはるかに優れています。

Sensepoint XCD のコアコンポーネント（センサーなど）は、高度な技術を採用し、非分散型赤外線（NDIR）技術を適用することで、より正確な検出を実現し、より優れた長期安定性を提供します。 XCD は、触媒燃焼、電気化学、NDIR など、さまざまなセンサーを同じハウジングに搭載でき、より幅広いガスとより多くの種類のガスを検出できます。したがって、XCD は、石油、化学工業、冶金、製造などの一般的な産業分野で広く適用されており、一部の過酷な環境でも優れた性能を発揮します。

Sensepoint XCD は、自動ステータス表示機能を備えています。 3 色バックライトを使用することで、遠くからでもその動作状態を明確に表示できます:

• 警報がなく、デバイスが正常に機能している場合、バックライトは緑色です。

• 障害が発生した場合、バックライトは黄色です。

• 警報がトリガーされた場合、バックライトは赤色です。

範囲: 0 - 200 ppm

ユニバーサル検出器プラットフォーム

主な特徴:

n 正確で信頼性の高い測定

センサーは、高精度、優れた安定性、長寿命を特徴とする、多くの効果的な技術（ReflexTM センサー安全診断、CO2 および CH4 赤外線センシング技術など）を採用しています。

n 明確で直感的な表示

大型 LCD スクリーンを採用し、ガス濃度をデジタル形式と棒グラフで同時に表示し、豊富なステータスアイコン表示とマルチカラーバックライトを備えています。

操作は簡単で高速です。

フル機能の現場非分解非侵入操作。磁気ロッドで操作し、現場での機器の校正に便利です。

ケーシングは頑丈で耐久性があります。

アルミニウム合金またはステンレス鋼のケーシングで、耐食性に優れています。

n 多機能で実用的

同じ外部構造は複数のセンサーに適用できます。購入と運用コストが低く、センサーの寿命が長く、3 つのリレー出力と 2 つの入口があり、ローカルアラームの設置用に拡張できます。メンテナンス計画を設定でき、障害診断機能があります。

n 完全な防爆認証

ゾーン 1 およびゾーン 2 の危険区域におけるさまざまな産業および鉱業環境に適しています。 GB、CCCF、KTL、ATEX、UL、CSA、IEC など、いくつかの主要機関から認証を受けています。

n 複数の信号出力

3 線式 4-20mA 産業標準電流信号接続方法（ソースまたはシンクオプションが利用可能）で、さまざまなガス警報コントローラー、または PLC、DCS、SCADA などのシステムに接続できます。

2) 通常の範囲を超えた場合、抑制中（ユーザーが設定可能）、および障害が発生した場合、異なるレベルで異なる電流信号が出力され、システムのデータ収集と処理を容易にします。

3) 3 つのプログラム可能なリレーが出力用と Modbus RTU バス信号出力が利用可能で、さまざまなアプリケーション要件に適しています。

n 設置が簡単

ユニバーサル設置ブラケットが設計されており、リモートで設置できるため、現場での機器の設置が便利で高速です。

n メンテナンスに便利

センサーとトランスミッターは内部でモジュール設計を採用しています。各モジュール内のすべてのコンポーネントは、プラグアンドコネクト方式で接続されており、現場でのコンポーネントの交換が非常に簡単です。

技術仕様

Sensepoint XCD ガス警報器

センサー原理

電気化学（有毒ガス、酸素）

触媒燃焼（可燃性ガス）

赤外線技術（可燃性ガス、CO2）

電気的パラメータ

電源

16VDC - 32VDC（3 線式システム）

消費電力

220mA

シミュレーション出力

産業標準 4-20mA アナログ出力

ソースまたはシンクはスイッチで選択可能

オーバーレンジ状態: 22mA

抑制状態: 2.0 mA または 4.0 mA（ユーザーが設定可能）

障害発生時の出力: 0.0 mA より大きく 4.0 mA 未満

ケーブル配線要件

3 芯シールド線（0.5 - 2.5 mm²、20 - 14 AWG に相当）

リレー出力

3 つのプログラム可能なリレー（接点容量: AC 250V/5A）

デジタル通信

RS485 Modbus RTU バス出力

表示モード

LCD、3 色バックライト（緑、黄、赤）

測定パラメータ

精度

± 2% FSD

直線性

± 5% フルネス

再現性誤差

± 2% 6 か月

センサー寿命

5 年以上

応答時間

T90

測定単位

%LEL、%VOL、mg/m3、ppm

機械的パラメータ

材質

トランスミッター: アルミニウム粉体塗装または 316 ステンレス鋼

センサー: 316 ステンレス鋼

電線引き込み口

M20 または ¾" NPT

形状の寸法

201mm×164mm×99mm

重量

~1.4 キログラム

環境要件

動作圧力

90 kPa ～ 110 kPa

動作温度

-40℃ ～ 65℃

環境湿度

連続: 20% - 90% RH（結露しないこと）

中断: 10% - 99% RH（結露しないこと）

防爆認証

GB Exd IIC T4

国際 IECEx Ex II 2G EExd IIC T4

ATEXEx II 2G EExd IIC T4

UL & CSA/cULClass I、Div1&2 グループ A、B、C

UL & CSA/cULClass II、Div1&2 グループ E、F、G

KTL (韓国)Exd IIC T4

保護レベル

IP66
