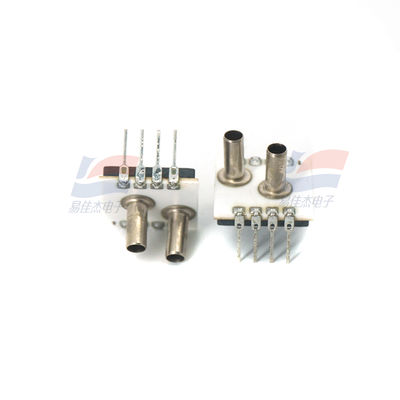

YJJ HPSAC3000 010M-D-S 双チューブ 1Kpa 常流圧力センサーは,HVACシステムで使用される

製品の説明:

YJJ HPSAC3000 010M-D-S デュアルチューブ 1Kpa 定電流圧力センサーは、HVACシステムで使用されます。

特徴:

高性能と高精度により、このセンサーは多くの用途に使用でき、そのコンパクトで便利な設計は、製造ユーザーに非常に適しています。

HPSAC 3000圧力センサーは、1mm厚のセラミック基板に取り付けられ、1つまたは2つの圧力チューブを備えています。基板には以下が印刷されています。

厚膜抵抗器は、温度補償とゼロ点校正を提供するために個別にレーザー処理されています。追加の抵抗器は、個々の...に基づいてトリミングされます。

センサーの範囲は、便利なセンサー増幅と外部差動増幅器を提供するように設計されています。このセンサーシリーズの互換性のある圧力媒体は、

乾燥空気または非腐食性ガスおよび液体用です。

HPSAC 3000モデルは、定電流励起用に設計されています。シリーズ全体の圧力範囲は1 kPaから700 kPaです。

特徴

定電流励起

使いやすいDIPパッケージ

広い補償範囲（0〜70℃）

ゼロ校正

高性能OEMアプリケーション

レデューサー、測定ツール、および相対的な構成

圧力範囲10 mBarから7 Bar（1 kPa - 700 kPa）アプリケーション

医療機器

人工呼吸器

HVAC（暖房、換気、空調）プロセス制御

リーク検出空気圧制御

高度計

仕様の説明

1）過圧とは、感知素子を損傷することなく加えられるより大きな力を指します。

2）破裂圧力とは、感知素子からの漏れや損傷を引き起こすことなく加えられるより大きな圧力を指します。

3）アナログ出力信号は、入力電流に比例します。

4）オフセット電圧は、ゼロ圧力での電圧出力です。

5）範囲は、フルスケール圧力範囲とオフセットの代数差です。

6）範囲とオフセットの熱誤差は、25℃での値と比較して、補償プロセス全体でのセンサー信号（範囲とオフセット）の有意な偏差を示します。

比較すると、温度範囲は0〜70℃です。p ≤ 100 mbarの圧力範囲の場合、このパラメータはZmax = 0.5 mVと定義されます。

7）繰り返し精度は、10回の圧力サイクル後の出力信号の典型的な偏差として定義されます。

8）非線形性は、P1の金型の上側で測定された、圧力範囲全体でのBFSL（より適切な直線）として定義されます。

9）媒体の適合性：圧力ポートP1：クリーンで乾燥した非腐食性ガス、シリコン、パイレックス、RTV、金に適しています。

セラミックAl2O3、エポキシ樹脂、スズ。

10）媒体との適合性：圧力ポートP2：非腐食性ガスは、シリコン、パイレックス、RTV、セラミックAl2O3、エポキシ樹脂、およびスズに存在します。

または液体
