MQ135 MQ-135 ガスセンサー 家庭用ガスアラーム 携帯ガス検出器

                                    家庭用ガス警報器ポータブルガス検知器用MQ135ガスセンサー

動作原理:

MQ135ガスセンサーの感応材料はSnO₂であり、清浄な空気中では導電率が低いです。対象となる汚染ガスが存在すると、ガスの濃度の上昇に伴いセンサーの導電率が上昇します。ユーザーは、簡単な回路を通じて、導電率の変化をガスの濃度に対応する出力信号に変換できます。

特徴:

• 広範囲な検出が可能で、アンモニア、窒素酸化物、アルコール類、ベンゼン、煙、CO₂などの様々なガスを検出できます。
• 高感度で高速応答。
• 安定した性能と長い耐用年数。
• シンプルな駆動回路で、アナログ出力とデジタル出力の両方のオプションがあり、感度はオンボードポテンショメータで調整できます。

主な用途:

家庭用ガス警報器、工業用ガス警報器、ポータブルガス検知器、および建物やオフィス向けの空気質管理装置に広く使用されています。

構造の説明:

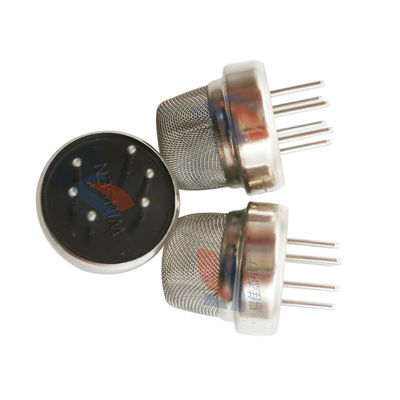

MQ135ガス感応素子は、マイクロAL₂O₃セラミックチューブ、SnO₂感応層、測定電極、およびヒーターで構成されており、プラスチックまたはステンレス鋼で作られたキャビティに固定されています。パッケージ化されたガス感応素子には6つのピン状のピンがあり、そのうち4つは信号抽出に使用され、2つは加熱電流の供給に使用されます。
