商品の詳細:
|
| Measurement range: | 15 kPa to 700 kPa | Power supply voltage: | 4.75VDC to 5.25VDC |
|---|---|---|---|
| Output signal: | Analog voltage | Working temperature: | -40°C to 125°C |
| Response time:: | 1ms | Packaging form: | 6-pin SIP |
| ハイライト: | MPX5700AP 絶対圧力センサー,工業用圧力センサー 700 kPa,高精度電子圧力センサー |
||
製品の説明:

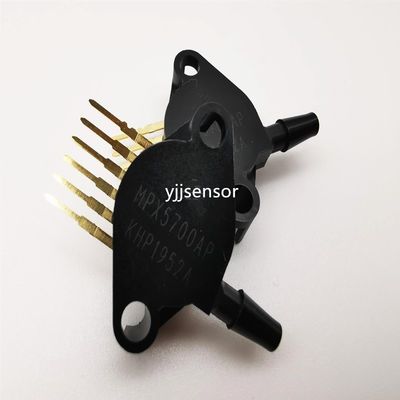

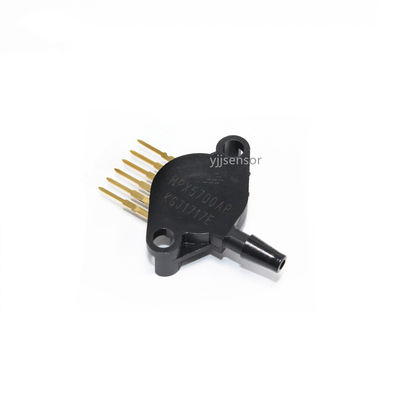

YJJ MPX5700APは、15～700 KPaの範囲を持つ高精度絶対圧センサで、産業用制御に使用されます。
特徴:
MPX5700APは、NXPが発売した高精度絶対圧センサです。シングルチップシリコンひずみゲージ技術を採用しており、産業用および家電製品の用途に適しています。主なパラメータと代表的なアプリケーションの説明を以下に示します:
コアパラメータ
測定範囲: 15 kPa～700 kPa（絶対圧）
電源電圧: 4.75VDC～5.25VDC
出力信号: アナログ電圧（0.2V～4.7V）、圧力変化に線形比例
温度範囲: 動作温度 -40℃～125℃、0℃～85℃の範囲内で精度±2.5%
応答時間: 1ms（高速応答）
パッケージ形式: 6ピンSIP（シングルインラインパッケージ）パッケージ、機械的強度を高めるエポキシ樹脂ハウジング
代表的なアプリケーション
自動車エレクトロニクス
エンジンマニホールド圧力監視
ブレーキシステムエア圧検出
燃料蒸発制御システム（EVAP）
産業用制御
コンプレッサーエア圧フィードバック
空気圧バルブ制御
HVACエア圧監視
医療機器
人工呼吸器気道圧管理
透析装置の流体圧監視
家電製品
UAV高度計（気圧に基づいて高度を計算）
科学実験におけるパイプラインの圧力検出
設計の特徴
温度補償: オンチップ統合温度センサー、温度ドリフト誤差を自動的に補正
低消費電力: 標準消費電力は0.06W（5V電源）
過負荷保護: 最大2800 kPaの過圧に耐えることが可能
圧力センサトランスミッタMPX5700AP
最大定格(1)
パラメータ 記号 値 単位
最大圧力(2) (P2 _ 1気圧) P1max 2800 kPa
保管温度 Tstg –40～+125 ℃
動作温度 TA –40～+125 ℃
注記:
1. 最大定格はケース867のみに適用されます。指定された限界での長時間の暴露は、デバイスに永久的な損傷または劣化を引き起こす可能性があります。
2. このセンサは、P1が常にP2以上であるアプリケーション向けに設計されています。P2の最大値は500 kPaです。
動作特性（VS = 5.0 Vdc、TA = 25℃、特に明記がない限り、P1 > P2。電気的仕様を満たすには、図4に示すデカップリング回路が必要です。）
仕様:
動作圧力
15～70kPa (2.18 - 101.53 PSI)
| 過負荷圧力 | 2800kPa (406 PSI) |
| 電源電圧 | 4.75～5.25VDC |
| 動作電流 | ≤10（標準7）mA |
