商品の詳細:
|
| Rated current: | 500A (rms value of AC) | Accuracy: | ±0.5% |
|---|---|---|---|
| Response time: | < 1 microsecond | Operating temperature: | -40℃ to 85℃ |
| Power supply voltage: | ±15V to ±18V | Output: | Analog signal |
| ハイライト: | 500A RMS ホール電流センサー,計測用電流センサー,高精度ホール電流センサー |
||
製品説明:

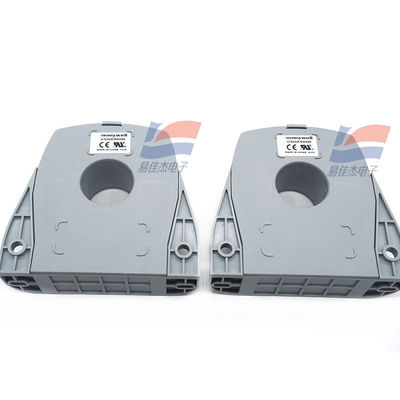

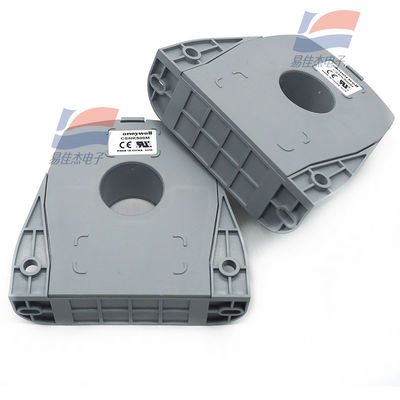

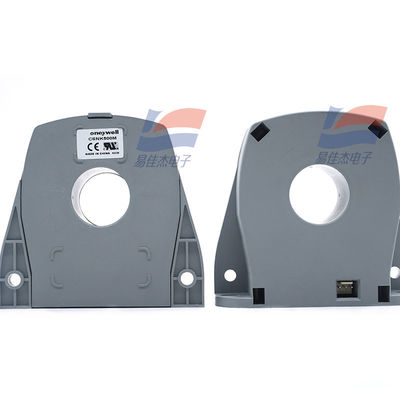

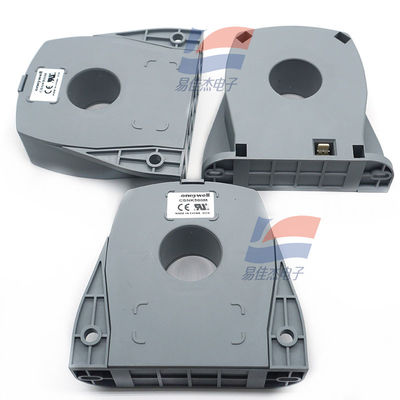

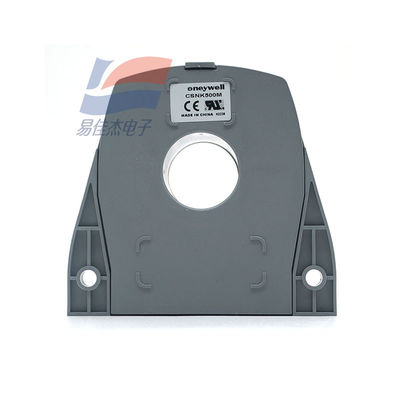

YJJ CSNK500M 500A. T rmsホール電流センサーは、計装分野で使用されます。
特徴:
CSNK500M閉ループ電流センサーは、磁気抵抗効果またはホール効果、およびゼロバランスまたはゼロ磁束法に基づいて測定されます。センサーコア内の磁束は常にゼロに制御されます。ゼロ磁束をバランスさせるために必要な磁束は、導体を通過する一次磁束に一次巻線と二次巻線の比率を掛けたものに等しくなります。閉ループ電流センサーの出力は、常に一次電流を二次コイルの数で割ったものに等しくなります。この電流は、抵抗の両端の電圧として表すことができます。
製品特性
最大1275 Aまでの電流検出（製品リストによる）
AC、DC、およびパルス電流を測定
非常に競争力のあるコストパフォーマンス
迅速な応答
高い過負荷容量
一次回路と二次回路間の優れた電気的絶縁
工業用動作温度範囲
小型で軽量
製品の潜在的な典型的な用途
可変速ドライブ
過電流保護
地絡検出器
回路フィードバック制御システム
ロボット
UPSおよび通信電源
溶接電源
自動車 - バッテリー管理システム
電力計
製品性能パラメータ
出力タイプ電流
連続電流1000 A
25℃での動作電流、500 A RMS
電源電流20 mA + 出力
電源電圧15.0 Vdc～18.0 Vdc
バイアス電流< 0.2mA
バイアス電流ドリフト< 0.3mA
コイル抵抗は50オーム
応答時間< 1 s
コイル巻数5000
公称出力は100 mA
動作温度 -40℃～85℃ [ -40°F～185°F]
保管温度 -40℃～90℃ [ -40°F～194°F]
最小抵抗は0オーム、最大抵抗は75オーム
ケース材質ガラス充填PBT (ul94-v0)
ベースパネル
アウトレットタイプMolex (3チャンネル)
精度 +/- 0.5%
仕様:
| 測定範囲 | 0～±1200A |
| 連続電流 | 0～±1275A |
| 精度 | 25℃で±0.50%より優れている |
| 電源電圧 | ±15～18VDC (±5%) |
