商品の詳細:
|
| Measuring Range: | 1 - 30 ppm | Heater Voltage: | 5.0 V |
|---|---|---|---|
| Power Consumption: | 280 mW | Dimensions: | φ9.2×7.8 mm |
| Weight: | 1.1 g | Application: | Air quality control |
| ハイライト: | 高感度ガスセンサー,空気汚染物質検出センサー,TGS2602-B00 ガスセンサー |
||

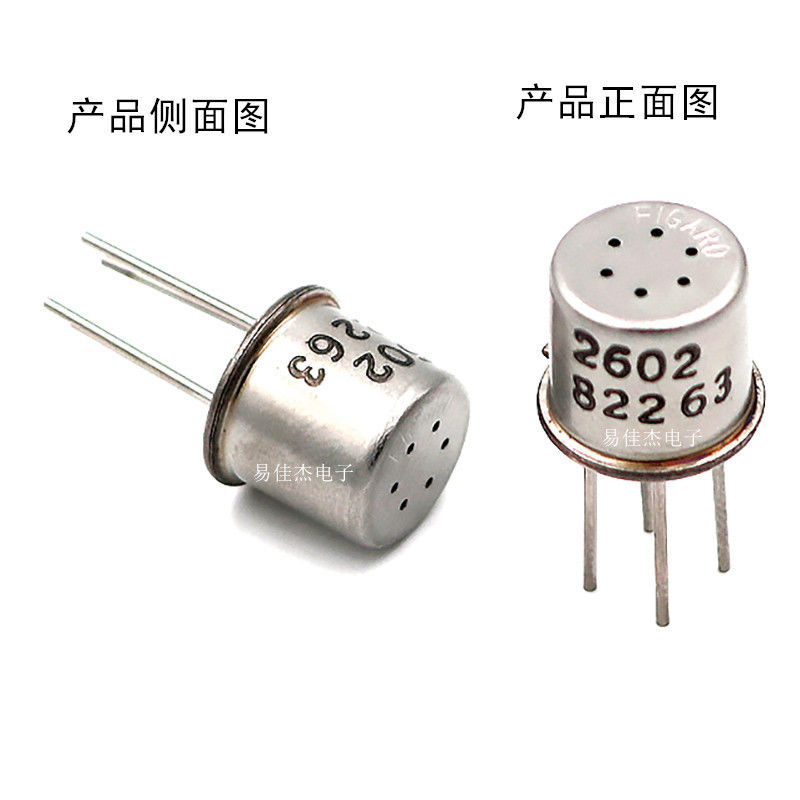

TGS2602-B00 空気汚染物質検出用高感度ガスセンサー
検出原理:
検出素子は、検出チップのアルミナ基板上に形成された金属酸化物半導体層と、内蔵ヒーターで構成されています。検出可能なガスが存在する場合、空気中のガス濃度の上昇に伴い、センサーの導電率が上昇します。単純な電気回路により、導電率の変化をガス濃度に対応する出力信号に変換できます。
基本測定回路:
センサーには、ヒーター電圧（VH）と回路電圧（VC）の2つの電圧入力が必要です。ヒーター電圧は内蔵ヒーターに印加され、回路電圧はセンサーと直列に接続された負荷抵抗の両端の電圧を測定するために使用されます。回路電圧には直流電圧が必要であり、センサーには極性があります。
| 型番 | TGS2602 - B00 |
| 検出原理 | 酸化物半導体型 |
| 標準パッケージ | TO - 5メタル |
| 対象ガス | 空気汚染物質（VOC、アンモニア、硫化水素など） |
| 検出範囲 | 1 - 30 ppm（エタノール） |
| ヒーター電圧（VH） | 5.0±0.2V DC |
| 回路電圧（VC） | 5.0±0.2V DC |
| 最大消費電力（Ps） | ≤15mW |
| 負荷抵抗（RL） | 可変、0.45kΩ min. |
| ヒーター抵抗（RH） | 室温で約59Ω |
| ヒーター電流（IH） | 56±5mA |
| ヒーター消費電力（PH） | 280mW（標準） |
| センサー抵抗（RS） | 空気中で10 - 100kΩ |
| 感度（Rsの変化率） | 0.08 - 0.5 Rs（エタノール10ppm、空気中のRsと比較） |
| 試験ガス条件 | 標準空気、20±2˚C、65±5%R.H. |
| 回路条件 | Vc = 5.0±0.01V DC、VH = 5.0±0.05V DC |
| 寸法 | φ9.2±0.2mm×7.8±0.5mm |
| 重量 | 約1.1g |
