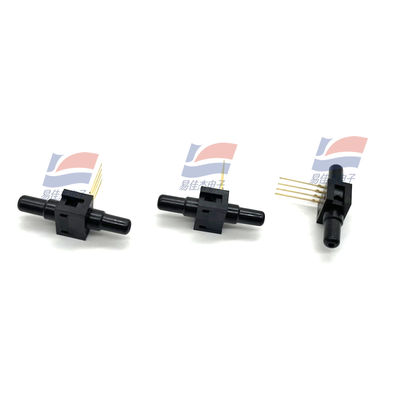

YJJ 26PCBFA6D 0-5 Psiは,産業用圧力モニタリングに使用される小型機内圧力センサーです.

製品の説明:

YJJ 26PCBFA6D は、産業用圧力監視に使用される小型オンボード圧力センサーです。

特徴:

26PC SMT パフォーマンス特性 (10 VDC ±0.01 VDC 励起、25 °C)

最小値 typ. 最大値 単位

励起電圧 — 10.0 16.0 Vdc

応答時間 — — 1.0 ms

入力抵抗 5.5 k 7.5 k 11.5 k オーム

出力抵抗 1.5 k 2.5 k 3.0 k オーム

スパン P2>P1(1) 最小値 typ. 最大値

0～1 14.7 16.7 18.7 mV

0～5 47 50 53 mV

0～15 96 100 104 mV

ヌルオフセット 最小値 typ. 最大値

0～1 -2.0 0 +2.0 mV

0～5 -2.0 0 +2.0 mV

0～15 -2.0 0 +2.0 mV

直線性 (BFSL P2>P1) typ. 最大値

0～1 — ±0.50 ±1.75 % スパン

0～5 — ±0.50 ±1.5 % スパン

0～15 — ±0.50 ±1.0 % スパン

ヌルシフト 25 °C から 0 °C、25 °C から 50°C(2) typ. 最大値

0～1 — — ±1.0 mV

0～5 — — ±1.0 mV

0～15 — — ±1.0 mV

スパンシフト 25 °C から 0 °C、25 °C から 50°C(2) typ. 最大値

0～1 — ±1.5 ±4.5 % スパン

0～5 — ±1.0 ±1.7 % スパン

0～15 — ±0.75 ±1.5 % スパン

再現性とヒステリシス typ. 最大値

0～1 — ±0.2 — % スパン

0～5 — ±0.2 — % スパン

0～15 — ±0.2 — % スパン

過圧 P2>P1; P1>P2 typ. 最大値

0～1 — — 20 psi

0～5 — — 20 psi

0～15 — — 45 psi

注記:

1. スパンは、最大定格動作圧力での出力と 0 psi での出力の代数差です。

2. 温度誤差は 25 °C を基準に計算されます。

仕様

特性の説明

保管温度 -55 °C ～ 100 °C [-67 °F ～ 212 °F]

動作温度 -40 °C ～ 85 °C [-40 °F ～ 185 °F]

補償温度 0 °C ～ 50 °C [32 °F ～ 122 °F]

アライメントピン 0.86 mm [0.034 in] 直径のピンが PCB を貫通

ポート直径 1.88 mm [0.074 in] 直径は標準の 0.59 mm [0.0625 in] ID チュービングを使用

ポートの向き PCB と平行 (オンボードのロープロファイル)

ピックアップ機能 ポートカバーの 3.18 mm [0.125 in] 機能

SMT はんだ · Sn 96.5 Ag 3.5 無洗浄フラックス

· Sn 63 Pb 37 無洗浄フラックス

SMT リフロープロファイル 最大ピーク温度 260 °C [500 °F] 10 秒間

メディア互換性 両方のポートは、ポリフタラミドと互換性のあるメディアに制限されています。

フッ素シリコーンとシリコン。

衝撃試験 150 g

振動 MIL-STD-202. 方法 213

(150 g 半正弦波 11 ms)

重量 0.5 グラム [0.0176 oz]
