商品の詳細:
|
| プライマリ定格入力電流: | 200a | 一次測定範囲: | 0 -±400a |
|---|---|---|---|
| 二次定格出力電圧: | 2.5V（±1％） | 電源電圧: | +5V（±5％） |
| 現在の消費: | <20ma> | 直線性: | < 1=""> |
| ハイライト: | 低電圧電流センサー,保証付きの電流センサー,従来の電流センサー YJJ CS200YT5 |
||
製品の説明:

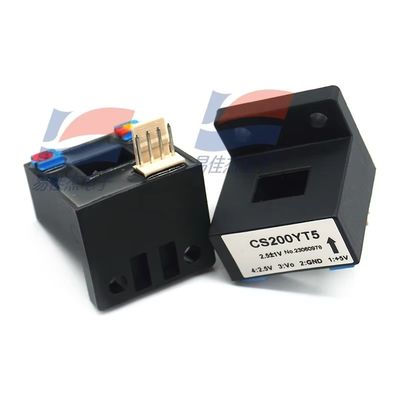

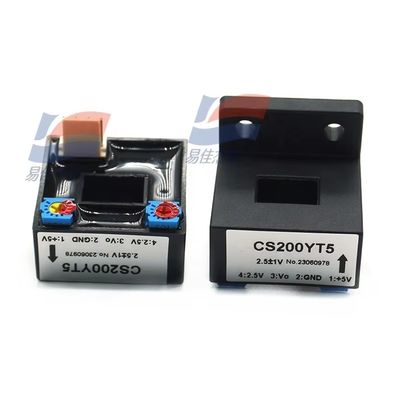

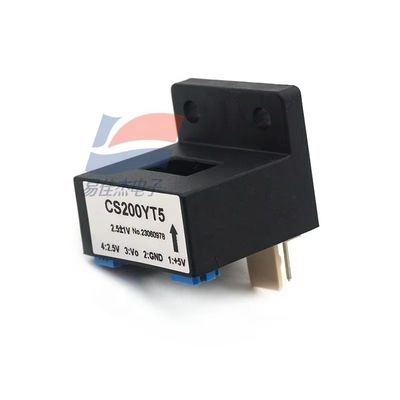

YJJ CS200YT5 従来型低電圧電流センサー
特徴:
CS200YT5は、ホール効果原理に基づく電流センサーです。主なパラメータは以下のとおりです:
電気的パラメータ
一次定格入力電流: 200A
測定範囲: 0～±400A (AC/DC/パルスおよびその他の不規則な波形)
二次側の定格出力電圧: 1V ± 1%
電源電圧: +5V ± 5%
消費電流: < 20mA
絶縁電圧: 2.5kV (一次側と二次側の間)
性能指標
直線性: < 1%
ゼロオフセット電圧: 2.5V ± 1%
温度ドリフト: ≤ ±0.5mV/℃ (TA = 25℃)
応答時間: ≤ 3μs
帯域幅: DC～20kHz
アプリケーション特性
動作温度: -25℃～+85℃
保管温度: -40℃～+100℃
負荷抵抗: ≥ 10KΩ
寸法: 41mm (具体的な寸法については、製品マニュアルを参照してください)
接続手順
電源: +5V → 1、GND → 2、VOUT → 3、基準電圧2.5V → 4
ピン機能: 1 (+5V)、2 (GND)、3 (信号出力)、4 (基準出力)
このセンサーは、電力、産業用制御、および測定のための電気的絶縁を必要とするシナリオに適用できます。さまざまな入力電流と出力電圧でカスタマイズできます。
仕様:
| 一次定格入力電流 | 200A |
| 測定範囲 | 0～±400A |
| 電源電圧 | +5V ± 5% |
| 消費電流 | < 20mA |
