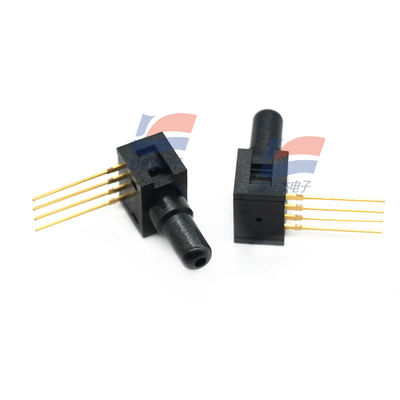

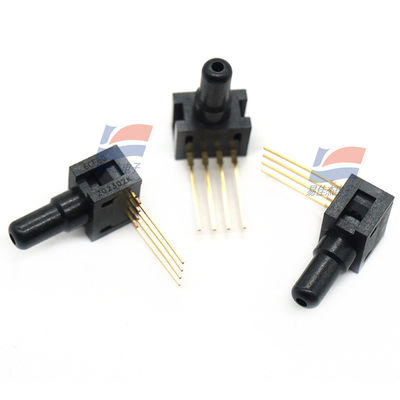

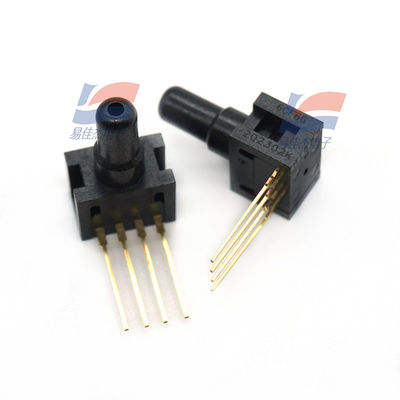

YJJ 26PCCFA6G 0Psi ゲージ圧力センサーは医療機器で使用されます。

製品説明:

YJJ 26PCCFA6G 0Psi計圧センサーは医療機器で使用される

特徴:

26PC SMT 性能特性 (AT 10 VDC ±0.01 VDC 興奮,25 °C)

ミニ.タイプ マックス.単位

刺激電圧 ¥ 10.0 16.0 Vdc

応答時間 〜 〜 1.0 ms

入力抵抗 5.5 k 7.5 k 11.5 k オーム

出力抵抗 1.5 k 2.5 k 3.0 k オーム

スパンP2>P1 ((1) Min.タイプマックス.

0 から 1 14.7 16.7 18.7 mV

0から5475053mV

0〜15 96 100 104 mV

ゼロオフセット ミニ タイプ マックス

0 から 1 -2.0 0 +2.0 mV

0 から 5 -2.0 0 +2.0 mV

0 から 15 -2.0 0 +2.0 mV

線形性 (BFSL P2>P1) タイプ 最大

0〜1 ±0.50 ±1.75 %のスパン

0〜5 〜0.50 ±1.5%のスパン

0〜15 〜0.50 ±1.0 %のスパン

ゼロシフト 25°Cから0°C,25°Cから50°C (2) タイプ 最大

0〜1 〜 ±1.0 mV

0〜5 〜 ±1.0 mV

0〜15 〜 ±1.0 mV

スパンシフト 25°Cから0°C,25°Cから50°C (2) タイプ 最大

0〜1 ±1.5 ±4.5%のスパン

0から5 〜 ±1.0 ±1.7%のスパン

0〜15 〜0.75 ±1.5%のスパン

繰り返しとヒステレシスタイプ 最大

0から1 〜 ±0.2 〜 % 跨度

0から5 〜 ±0.2 〜 % 跨度

0から15 〜 ±0.2 〜 % 跨度

超圧 P2>P1;P1>P2 タイプ 最大

0〜1 〜20psi

0〜5 〜20psi

0〜15 〜45psi

注記:

1スパンとは,最大定数稼働圧の出力と0psiの出力との代数学的差である.

2温度誤差は25°Cで計算される.

仕様

特徴的な記述

保存温度 -55 °Cから100 °C [-67 °Fから212 °F]

動作温度 -40 °Cから85 °C [-40 °Fから185 °F]

補償温度 0 °C から 50 °C [32 °F から 122 °F]

アライナメント ピン 径 0.86 mm の ピン が PCB を 横切る

ポート直径 1,88mm [0.074インチ]直径 標準の 0,59mm [0.0625インチ] ID管を使用

パラレルでPCB (低プロフィール)

ピックアップ 特徴 ポート カバー の 3.18mm [0.125 インチ] の 特徴

SMT溶接 · Sn 96.5 Ag 3.5 清流がない

■ Sn 63 Pb 37 清流がない

SMT リフロー プロフィール 最大ピーク温度 260 °C [500 °F] 10 秒

メディア互換性 両端口は,ポリフタラミドと互換性のあるメディアに限定されています.

フロロシリコンとシリコン

衝撃能力 150 g に試験

振動 MIL-STD-202 メソッド213

(150 g 半サイナス 11 ms)

体重 0.5 グラム [0.0176 オンス]
