商品の詳細:
|
| Rated current: | 200A (rms value of AC) | Measurement range: | 0 to ±400A (DC/AC peak) |
|---|---|---|---|
| Simulated output current: | 50A results in an output of 100mA | Turn ratio: | 1/200 |
| Accuracy: | ±0.75% at 25℃ | Operating temperature rang: | -40 to 85 degrees Celsius |
| Storage temperature range: | -40 to 90℃ | Temperature drift: | 0 - 70℃ better than ±0.60mA |
| ハイライト: | 閉ループセンサー電流磁気補償,保証付きの電流センサー,YJJ CSNS200M 電流センサー |
||
製品説明:

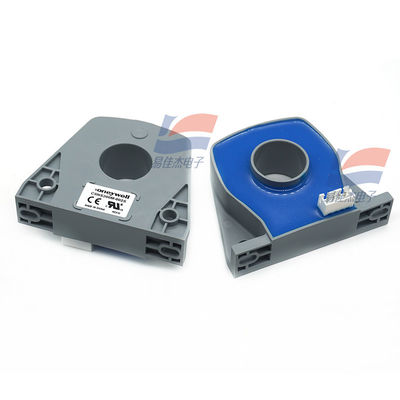

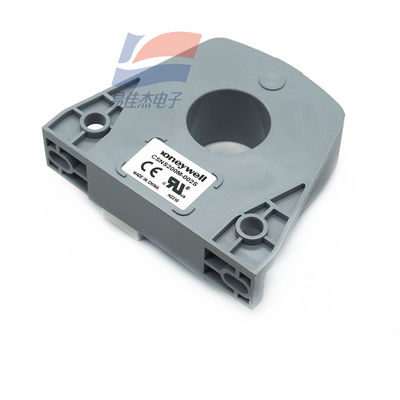

YJJ CSNS200M-002S 磁気補償原理 閉ループ電流センサー
特徴:
CSNS200M-002S 閉ループの電流センサー測定装置,主なパラメータは以下のとおりである.
基本パラメータ
定数電流: 200A (交流のrms値)
測定範囲: 0~400A (DC/ACピーク)
シミュレーション出力電流: 50A は 100mA の出力になります
ターン比: 1/200
精度: 25°C で ±0.75%
電源と電気特性
電源電圧: ±12〜18 VDC (±5%)
主要/二次電熱隔離: 6kVrms / 50kHz / 1分
環境と機械特性
動作温度範囲: -40〜85°C
保存温度範囲: -40〜90°C
電源消費: 20mA (出力電流を含む)
シェル:隔熱プラスチック材料
接続形式: プライマリパフォーレーション,二次的な4ピン接続器
ダイナミック性能
ゼロオフセット電流: 25°Cで ±0.30mA以上
温度変動: 0~70°C ±0.60mA よりよい
線形性: ±0.20%以上
応答時間: 500 ns 以上
帯域幅:DCから150kHz
dl/dT は,正確には以下のようなものです: 100A/μs より良い: 200a.t RMS (名値)
測定範囲: 0~400a.t (DC~ACピーク)
測定した抵抗 (70 °C): Rm min Rm Max
18Vで200Atで 最大20オム 140オム
18Vで400A.T. 最大20オム,50オム
アナログ出力電流 (200A): 100mA
ターン比: 1/2000
精度 (25°C):プラスまたはマイナス0.75%以上
電源の電圧: 12~18VDC ((1V)
電気隔離: 6KVrms/50KHz/1分
仕様:
| 測定範囲 | 0〜200A (DC/ACピーク) |
| アナログ出力電流 | 100mA 50A で |
| ターン比 | 1/2000 年 |
| 電源電圧 | ±12から18VDC (±5%) |
