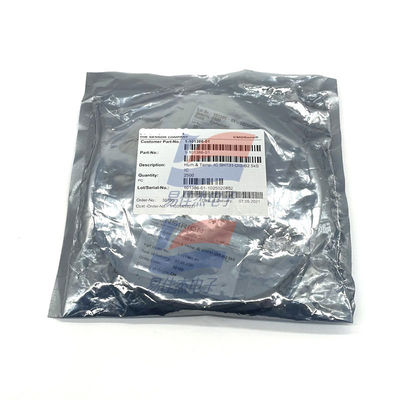

YJJ SHT31-DIS-B2.5KS GY-SHT31-D 気温と湿度センサー探査機モジュール

製品説明:

YJJ SHT31-DIS-B2.5KS GY-SHT31-D 気温と湿度センサー探査機モジュール

特徴:

SHT31湿度温度センサーの主なパラメータは次のとおりです.

基本パラメータ

湿度測定範囲: 0%~100% RH

温度測定範囲: -40°C~125°C

湿度測定精度: ±2% RH

温度測定精度: ±0.2°C

動作電圧: 2.15V - 5.5V

動作電流: < 1.5mA

通信インターフェース: I2C

パッケージサイズ: DFN8_2.5X2.5MM_EP (2.5×2.5×0.9mm)

拡張機能

アラームモード:極端な温度と湿度アラームをサポートする.これらのアラームは,ソフトウェアまたはハードウェアリセット機能によってリセットすることができます.

反干渉能力: PE素材のコーティング.高温環境 (> 80°C) を避けるように推奨されます.

応答時間:湿度測定は約8秒かかります.

注意 の ため の 注記

実際の使用では,センサーの作業温度範囲に注意し,推奨値を超えないようにする必要があります.

接続中に,I2Cアドレスとクロックライン/データラインの設定を一致させる必要があります.

SHT31チップには8つのピンがあります

ピン名 コメント

1 SDA データピン,入力/出力

2 ADDR アドレスピン,入力

3 ALENT アラームピン,出力;使用していないときに停止

SCL 時計ピン,入力/出力

5 VDD電源ピン,入力

6 nRESET リセットピン,低レベル有効,入力

7 R 無用なピン,地面

8 VSS 接地ピン

繰り返しがSHT30の測定時間,したがってセンサーのエネルギー消費に影響を与える.

センサーのアドレスは,ADDRピンの電圧を変更することによって変更されます.デフォルトアドレスは,ADDRがVSS (0X44) に接続するときに変更できます.データマニュアルを参照してください..
