1応用分野:

• 精密解析装置: 微弱な光信号を検出するための紫外線 (UV) - 近く赤外線 (NIR) スペクトロメーター,クロマトグラフ,フォトメーターなどの装置で使用される.光吸収を正確に測定できる化学,生物学,環境科学などの分野における定量分析をサポートする.
• 産業用測定装置:フィルム厚さ,表面反射性,材料組成などのパラメータをモニタリングするための産業用センサーに統合されている.低騒音 と 高い 感度 で 微妙 な 光 の 変化 を 正確 に 検出 できる製造プロセスにおける品質管理 (例えば,半導体ウエファー検査,コーティング厚さの測定) を確保する.
• 医療診断器具: 免疫検査,臨床化学分析器具,非侵襲性血糖モニターなどの医療機器に用いられる.生物化学反応からの弱体光信号を検出できる病気の診断と健康モニタリングのためのバイオマーカーや他の分析物質の正確な量化が可能になります.
• 環境モニタリング機器:空気の質を測定する装置 (例えば,光学吸収による小量ガス検出),水質 (例えば,汚染物質濃度を分析する) に使用される.太陽光から幅広いスペクトル応答 (190~1100 nm) と低ノイズ等価電源 (NEP) で,弱な環境光信号を捕捉するのに適しています.
• 航空宇宙と科学研究: 宇宙放射線検出や大気遠隔観測のための航空宇宙センサーに使用される.光と物質の相互作用を研究するための研究室の研究装置でも量子光学や低光物理実験などです

2主要な特徴:

• 幅広いスペクトル応答: 190~1100nm (紫外線から近赤外線) の幅広い波長範囲をカバーし,複数の光学帯の検出を必要とするアプリケーションに汎用性があります.
• 超低騒音性能: 11×10−15 の典型的な騒音等価電力 (NEP) を備えていますW/Hz背景ノイズを最小限に抑え,弱光検出のために高い信号対ノイズ比 (SNR) を確保する.
• 組み込み高性能コンポーネント: フィードバックレジスタが組み込まれています (RF=1G容量 (Ω) と容量 (CF=5pFこの統合は回路設計を簡素化し,外部部品数を削減し,安定した信号増幅を保証します.

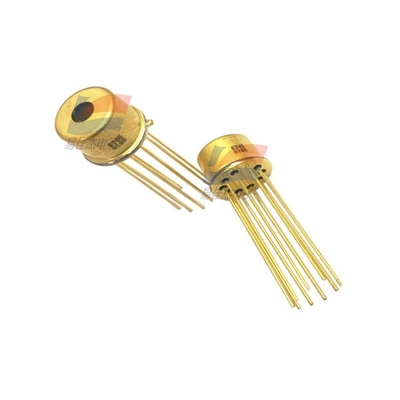

• コンパクト&シールドパッケージ: 石英窓付きの小さなTO - 5金属パッケージに収蔵されています.金属パッケージは効果的な電磁互換性 (EMC) シールドを提供します.スペースが限られたアプリケーションに最適です センサーのスペクトル範囲全体で高伝導性があります.
• 高いEMCノイズ抵抗:光敏感な表面はGND端末に接続され,電磁気干渉 (EMI) に抵抗力を高めます.騒音のある工業環境や電子環境で信頼性の高いパフォーマンスを保証します.
• 柔軟な増幅調整:外部抵抗を加えることで変動増幅を達成することができ,ユーザーはセンサーの出力を特定のアプリケーション要件に合わせることができます (例えば,異なる照明強度範囲の感度を調整する).
• 大光敏感領域:光敏感領域は2.4×2.4mmで,光収集効率を高め,分散または低強度の光源の検出精度を向上させます.
