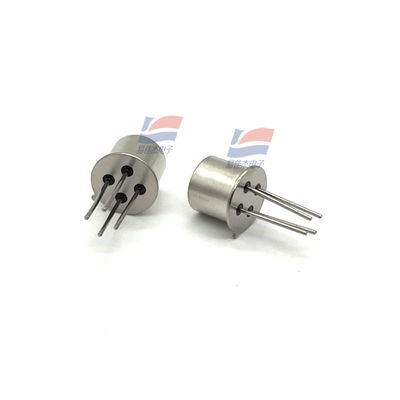

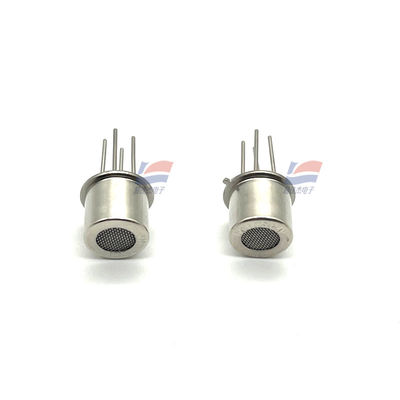

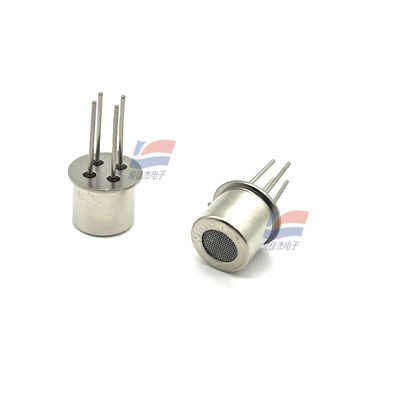

YJJ MP801 0.5-1000PPM Metal Oxide Semiconductor (MOS) Air Quality Sensor

製品説明:

YJJ MP801 0.5 - 1000PPM メタルオキシド半導体 (MOS) 空気品質センサー

特徴:

MP801は,金属酸化半導体 (MOS) の空気品質センサーで,ベンゼン,−,ホルムアルデヒド,アルコール,煙に敏感である.その典型的な検出範囲は0.5-1000ppm (アルコールで測定),標準試験条件は20 ± 2 °C, 65 ± 5% RH,予熱時間が ≥ 48 時間

パラメータのシンボル / 単位の典型的な値 / 範囲の注意事項

検出されたガス − ベンゾ酸,− フォルマルデヒド,アルコール,煙 選択的でない,複数のVOCと煙に敏感

検出範囲 ppm 0.5 - 1000 (アルコール) データは基準としてアルコールに基づいており,他のガスには校正が必要です.

ループ電圧 Vc ≤ 24 V DC 標準試験 Vc = 5.0 ± 0.1 V

熱電圧 Vh 5.0 ± 0.1 V AC/DC 安定性確保のために安定した電源が必要です

負荷抵抗 Rl 圧力の出力への抵抗変化を変換するために電圧分割によって調整可能

熱抵抗 Rh 95 ± 10 Ω (室温) 実際の測定から,それは異なるバッチのために約85〜130 Ωの間に変化します,実際の測定/バッチの仕様を参照してください

熱電力の消費 Ph ≤ 300 mW 他のデータも ≤ 240 mW を示し,バッチの違いです

敏感体抵抗 Rs 1 kΩ - 15 kΩ (10 ppm アルコール) ガス型/濃度の変化

感度 S ≥ 2 (10ppm アルコール) S = Rs (空気) / Rs (10ppm アルコール)

濃度傾斜 α ≤ 0.6 (アルコール) α = R (50 ppm) / R (10 ppm),線形性を反映する

標準試験条件 T = 20 ± 2 °C; RH = 65 ± 5%; Vc = 5.0 ± 0.1 V; Vh = 5.0 ± 0.1 V データはこの条件に基づいている.

予備熱時間 ≥ 48 時間 新しい部品/長期保存後には十分な予備熱が必要です

パッケージ/ピン 金属,DIP-4 1/2ピン,加熱用; 3/4ピン,測定用

作業原理 金属酸化半導体 (MOS) 抵抗は,標的ガス濃度とともに増加する

選択 と 使用 の 助言

検知範囲と感度: アルコール基準として 0,5 - 1000 ppm; S ≥ 2 10 ppm アルコールでベンチマークです.対象ガスと濃度範囲に基づいて実際の校正が必要である..

電源と加熱:回路電圧 ≤ 24 V DC;加熱 Vh = 5.0 ± 0.1 V (AC/DC);加熱抵抗 Rh ≈ 95 ± 10 Ω,電力消費 ≤ 300 mW (データによると ≤ 240 mW),実際の測定/バッチ仕様を参照.

負荷抵抗 Rl:出力電圧を得るために調整可能な電圧分割; Rl は感度と線性に影響を与え,ターゲットガスとのマッチングを最適化する必要があります.

環境と安定性:標準試験 20 ± 2 °C,RH 65 ± 5%;長期保存には - 20 °Cから + 60 °C,乾燥密封を推奨する.高濃度ガスを避ける.オンにする前にシリコン蒸気と水凝縮.

予熱と老化: 新品部品または長期保存後, ≥ 48 時間予熱する. 保存のための老化時間は,より長い保管期間で相応に延長されるべきである.

非選択性および交差感性:ベンゼン,−,ホルムアルデヒド,アルコール,煙に反応する.標的シナリオにおける干渉を評価し,校正する必要がある.

データ変異の説明

熱電力の消費量: メインストリームデータは ≤ 300 mW で,また ≤ 240 mW とも記述されています.これはバッチ/バージョンの違いです.実際の測定とバッチ仕様を参照してください.

熱抵抗:通常約95 ± 10 Ω,一部のデータでは85 - 130 Ωで,バッチの実際の測定に基づいてバイアスを設計することを推奨する.
